Übung 1

(EN google-translate)

(PL google-translate)

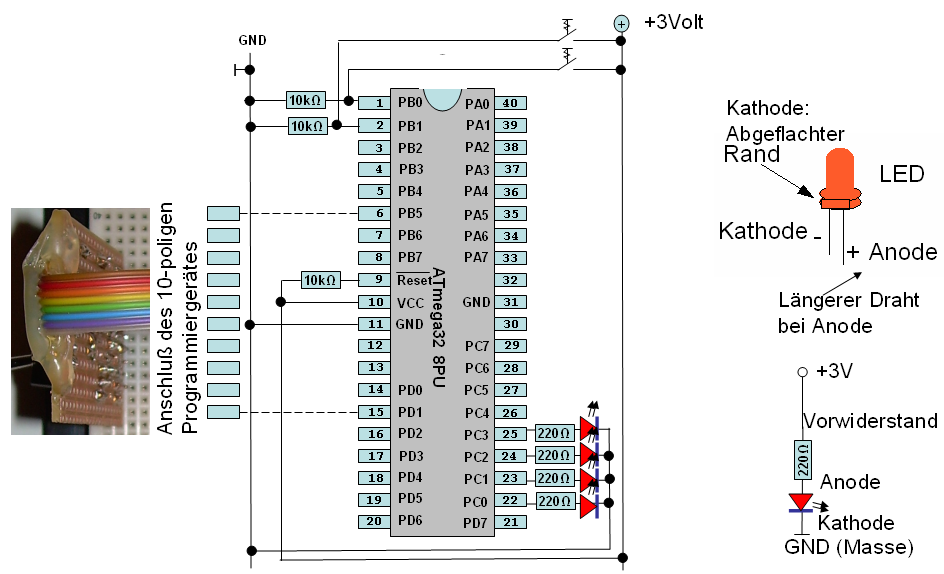

Stromlaufplan für die erste Mikrocontroller-Übung

Bild 0-1: Stromlaufplan für die erste Mikrocontroller-Übung

Aufgabe 1
  • Bauen Sie obige Schaltung auf einem Steckbrett auf.
  • Die Taster werden durch einfache isolierte Klingeldrähte realisiert.
  • Lassen Sie diese vom Dozenten kontrollieren, bevor Sie sie in Betrieb nehmen.
Aufgabe 2
  • Überprüfen Sie, ob Ihre Schaltung funktioniert, indem Sie nach Anschluß des Programmiergerätes an PC und Mikrocontroller und nach Anlegen der 3Volt-Spannung unter Linux folgenden Befehl im Root-Terminal eingeben:
  • avrdude -c ponyser -p m32 -P /dev/ttyS0 -v
Aufgabe 3
  • Starten Sie nun avreditor durch Doppelklick auf das Desktop-Symbol (unter Linux).
  • Modifizieren Sie das Programm im Programmeditor so, dass alle vier LEDs dauerhaft leuchten.
Aufgabe 4
  • Schreiben Sie nun ein Programm, bei dem alle vier LEDs blinken.
Aufgabe 5
  • Schreiben und Testen Sie nun ein Programm, bei dem die LED bei PC0 solange leuchtet, solange Sie den Taster bei PB0 drücken.
Aufgabe 6
  • Schreiben Sie nun ein Programm, bei dem durch Betätigen von Taster PB0 PORTC inkrementiert und mit PB1 dekrementiert wird.
