Vorversuch zu Tic Tac Toe: Verwendung von Duo-LEDs

  • Es gibt zweipolige DUO-LEDs, die je nach Richtung der angelegten Spannung z.B. rot oder grün leuchten.
  • Das folgende Programm wechselt bei einem DUO-LED zyklisch zwischen ZUstand 0 = aus, Zustand 1=grün, Zustand 2=rot.
  • Die Nummer des Zustands wird zur Anzeige an PORTC geschickt.
  • Üblicherweise ist der längere Draht bei einer LED der Anschluß für die Anode (Pluspol).
  • Desweiteren weist das Gehäuse meistens eine Abflachung am unteren Rand auf der Seite der Kathode auf (Minuspol).
  • LEDs werden immer mit Vorwiderstand betrieben (220&Ohm; bis 1000&Ohm;)!
  • Im darauf folgenden Bild ist zunächst das typische LED-Schaltbild einer gewöhnlichen LED deren Aufbau gegenüber gestellt:
#include<avr/io.h>
int main()
{
   unsigned long pause;
   unsigned char zustand = 0;
   DDRA = 0b00000011;
   DDRC = 0b11111111;
   //Zweipolige DUO-LED, Kathode an PA0, Anode an PA1
    while(1)
    {
        PORTC = zustand;
        if(zustand==0) //LED aus
        {
            PORTA &= 0b11111100;
        }
        else if(zustand==1) //LED grün
        {
            PORTA &= 0b11111100;
            PORTA |= 0b00000001;
        }
        else //LED rot
        {
            PORTA &= 0b11111100;
            PORTA |= 0b00000010;
        }
        for(pause=0;pause<1000000;pause++);
        zustand++;
        zustand%=3;
    }
    return 0;
}


Code 0-1: WEchsler zwischen den Zuständen aus, grün und rot.

Projekt Download duoled.zip
Gewöhnliche LED

Bild 0-1: Gewöhnliche LED

  • Die hier verwendete DUO-LED leuchtet rot, wenn man sie in der üblichen Weise anschließt, d.h. abgeflachte Seite nach Masse, längeren Draht nach Plus.
  • Polt man sie um, leuchtet sie grün.
  • Schließt man sie mit der Kathode an PA0 und mit der Anode an PA1 an, so kann mit diesen digitalen Ausgängen der jeweilige Zustand wie folgt erzeugt werden:
PA1    PA0    DUO-LED
 0      0       aus
 0      1       grün
 1      0       rot
 1      1       aus


Code 0-1: Zuordnung von Leuchtfarbe und Zustand der digitalen Aisgänge PA0 und PA1

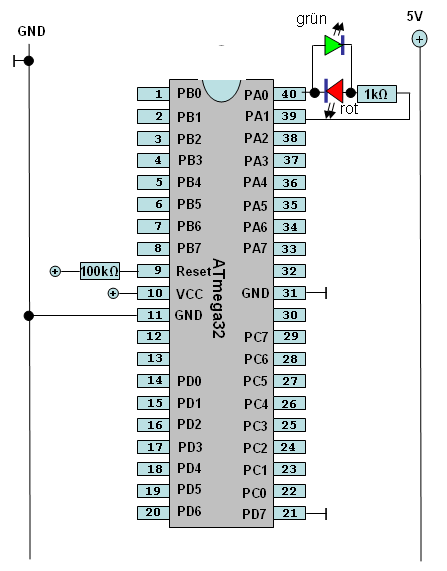

DUO LED

Bild 0-2: Schaltplan zum Versuch mit DUO-LED

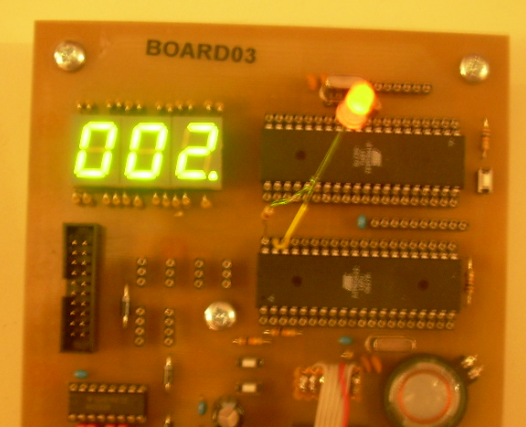

DUO LED

Bild 0-2: Aufbau zum Versuch mit DUO-LED
