1.9.3 Erstellen des Live-USB-Sticks unter Windows

Warranty disclaimer: The following hard- and software solutions are supplied "as is" without warranty of any kind.
USB-Stick am Notebook

Bild 1.9.3-1: USB-Stick am Notebook

  • Legen Sie die Dateien Universal-USB-Installer-1.8.3.3.exe und KNOPPIX_V6.4.4CD-2011-01-30-DE.iso in das gleiche Verzeichnis.
Universal-USB-Installer-1.8.3.3.exe und KNOPPIX_V6.4.4CD-2011-01-30-DE.iso im Datei-Explorer betrachtet.

Bild 1.9.3-2: Universal-USB-Installer-1.8.3.3.exe und KNOPPIX_V6.4.4CD-2011-01-30-DE.iso im Datei-Explorer betrachtet.

  • Stecken Sie den USB-Stick (mindestens 2GB, besser 4GB), auf dem KNOPPIX installiert werden soll in einen USB-Port.
  • Starten Sie, wenn der Stick erkannt wurde, Universal-USB-Installer-1.8.3.3.exe und wählen Knoppix aus und das Laufwerk an dem Ihr Stick angemeldet ist:
  • Haken Sie auch das Feld für die Formatierung an.

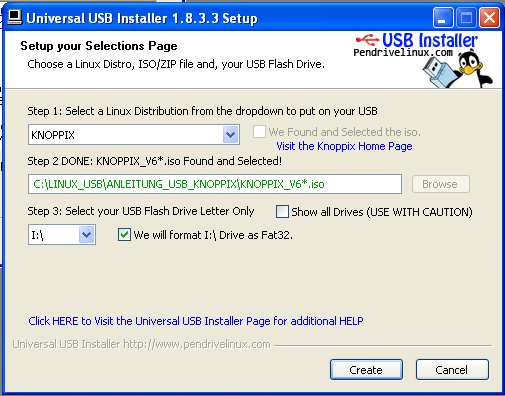

Einstellungen, wenn der zu flashende USB-Stick beispielsweise auf Laufwerk I angemeldet wäre.

Bild 1.9.3-3: Einstellungen, wenn der zu flashende USB-Stick beispielsweise auf Laufwerk I angemeldet wäre.

  • ACHTUNG: Alle Daten werden auf dem Stick bei Durchführung der Installation gelöscht!
  • ACHTUNG: Wählen Sie nicht versehentlich ein Laufwerk aus, auf dem Daten liegen, die Sie nicht verlieren wollen.
Bestätigungsfenster 1

Bild 1.9.3-4: Bestätigungsfenster 1

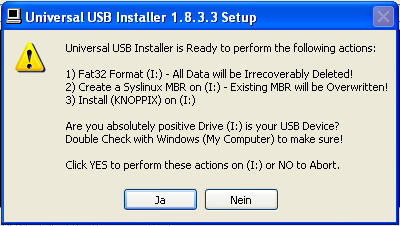

Bestätigungsfenster 2

Bild 1.9.3-5: Bestätigungsfenster 2

  • Fenster nach erfolgreichem Abschluß des Vorgangs:

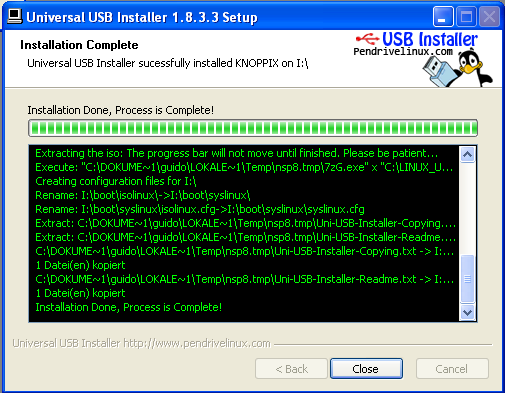

Ende des Flash-Vorgangs

Bild 1.9.3-6: Ende des Flash-Vorgangs

Installation der AVR-Software

Installation der AVR-Software

Instalacja oprogramowania AVR

  • Booten Sie Knoppix mit dem neu erstellten USB-Stick.
  • Hinweis: Eventuell muß die Boot-Reihenfolge im BIOS angepaßt werden, damit das Betriebssystem auf dem Stick verwendet wird.
  • Hinweis: um die eventuell iritierenden 3D-Effekte des Knoppix-Desktops zu unterdrücken, können Sie im Startfenster bei boot: angeben: knoppix no3d
  • Hinweis: Beim ersten Start wird ein blaues Eingabefeld angezeigt, in dem angegeben werden soll, wieviel Speicher für Änderungen reserviert werden soll. Geben Sie hier je nach Stick-Größe an... 2GB: 200MB, 4GB: 1000MB, 8GB: 2000MB, 16GB: 3500MB.
  • Kopieren Sie mit Hilfe des Dateimanagers die zu installierenden Debian-Pakete in das Verzeichnis /mnt-system
  • Dies sind die zu installierenden Debian-Pakete:
  • avrdude_5.5-7_i386.deb
  • avrdude-doc_5.5-7_all.deb
  • binutils-avr_2.20.1-1_i386.deb
  • gcc-avr_4.3.5-1_i386.deb
  • avr-libc_1.6.8-2_all.deb
  • Öffnen Sie ein Root-Terminal, s. nachfolgendes Bild:
Root-Terminal öffnen.

Bild 1.9.3-1: Root-Terminal öffnen.

  • Wechseln Sie im root-Terminal nach /mnt-system und installieren Sie die Debian-Pakete.
  • Folgende Befehle sind dazu im Root-Terminal nacheinander auszuführen / hinein zu kopieren:
cd /mnt-system
sudo dpkg --root / -i avrdude_5.5-7_i386.deb
sudo dpkg --root / -i avrdude-doc_5.5-7_all.deb
sudo dpkg --root / -i binutils-avr_2.20.1-1_i386.deb
sudo dpkg --root / -i gcc-avr_4.3.5-1_i386.deb
sudo dpkg --root / -i avr-libc_1.6.8-2_all.deb

Code 1.9.3-1: Befehle im Root-Terminal.
