Beispiel 1: Regelung eines Motorpendels

(EN google-translate)

(PL google-translate)

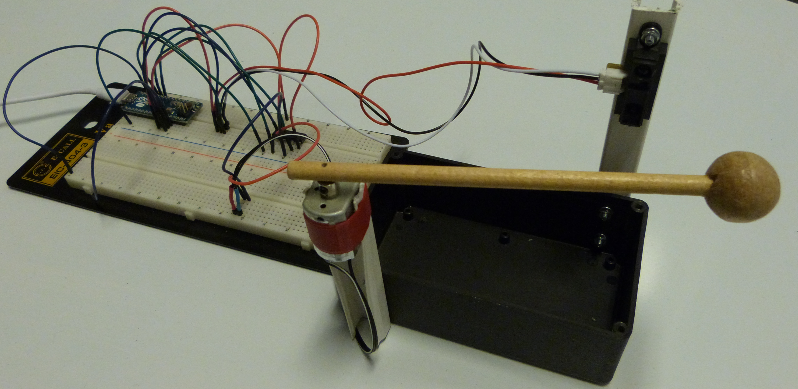

Anordnung

Aufbau des Systems.

Bild 0-1: Aufbau des Systems.

Schematischer Aufbau und Stromlaufplan des Systems.

Bild 0-2: Schematischer Aufbau und Stromlaufplan des Systems.

pendelregler.ogg.zip - Film.

Programmvarianten

REGLER.zip - Programmvarianten
Experiment einfacher P-Regler
int sensor;
int motor;

void setzeMotor(int wert)
{
      if(wert>255)
          wert=255;
      if(wert<-255)
          wert=-255;

      if(wert>0)
      {
          digitalWrite(7,1);
          digitalWrite(8,0);
          analogWrite(9,wert);
      }
      else if(wert<0)
      {
          digitalWrite(7,0);
          digitalWrite(8,1);
          analogWrite(9,-wert);
      }
      else
      {
          digitalWrite(7,0);
          digitalWrite(8,0);
          analogWrite(9,0);
      }
}

void setup()
{
    pinMode(7, OUTPUT);
    pinMode(8, OUTPUT);
    digitalWrite(7,0);
    digitalWrite(8,0);
    Serial.begin(9600);
}

void loop()
{
    sensor = analogRead(0)-300;
    Serial.println(sensor);
    delay(200);

    setzeMotor(-sensor);
}

Code 0-1: REGLER001 - Experiment einfacher P-Regler

Experiment einfacher PI-Regler
int sensor;
int motor;
int integral = 0;

void setzeMotor(int wert)
{
      if(wert>255)
          wert=255;
      if(wert<-255)
          wert=-255;

      if(wert>0)
      {
          digitalWrite(7,1);
          digitalWrite(8,0);
          analogWrite(9,wert);
      }
      else if(wert<0)
      {
          digitalWrite(7,0);
          digitalWrite(8,1);
          analogWrite(9,-wert);
      }
      else
      {
          digitalWrite(7,0);
          digitalWrite(8,0);
          analogWrite(9,0);
      }
}

void setup()
{
    pinMode(7, OUTPUT);
    pinMode(8, OUTPUT);
    digitalWrite(7,0);
    digitalWrite(8,0);
    Serial.begin(9600);
}

void loop()
{
    sensor = analogRead(0)-300;
    integral+=sensor;
    Serial.println(sensor);
    delay(200);

    setzeMotor(-sensor-integral);
}

Code 0-2: REGLER002 - Experiment einfacher PI-Regler.

Experiment einfacher PID-Regler
int sensor=0;
int sensor_alt=0;
int motor=0;
int integral = 0;
int differenz = 0;
void setzeMotor(int wert)
{
      if(wert>255)
          wert=255;
      if(wert<-255)
          wert=-255;

      if(wert>0)
      {
          digitalWrite(7,1);
          digitalWrite(8,0);
          analogWrite(9,wert);
      }
      else if(wert<0)
      {
          digitalWrite(7,0);
          digitalWrite(8,1);
          analogWrite(9,-wert);
      }
      else
      {
          digitalWrite(7,0);
          digitalWrite(8,0);
          analogWrite(9,0);
      }
}

void setup()
{
    pinMode(7, OUTPUT);
    pinMode(8, OUTPUT);
    digitalWrite(7,0);
    digitalWrite(8,0);
    Serial.begin(9600);
}

void loop()
{
    sensor_alt = sensor;
    sensor = analogRead(0)-300;
    integral+=sensor;
    differenz = 4*(sensor-sensor_alt);
    if(integral>200)
        integral=200;
    if(integral<-200)
        integral=-200;
//    Serial.println(sensor);
    delay(4);

    setzeMotor(-2*sensor-integral-differenz);
}

Code 0-3: REGLER004 - Experiment einfacher PID-Regler.

Experiment Sprungantwort
#define ARRSIZE 300

int sensor=0;
int sensor_alt=0;
int motor=0;
int integral = 0;
int differenz = 0;

int ZUSTAND = 0;

int arr[ARRSIZE];
int index=0;

void setzeMotor(int wert)
{
      if(wert>255)
          wert=255;
      if(wert<-255)
          wert=-255;

      if(wert>0)
      {
          digitalWrite(7,1);
          digitalWrite(8,0);
          analogWrite(9,wert);
      }
      else if(wert<0)
      {
          digitalWrite(7,0);
          digitalWrite(8,1);
          analogWrite(9,-wert);
      }
      else
      {
          digitalWrite(7,0);
          digitalWrite(8,0);
          analogWrite(9,0);
      }
}

void setup()
{
    pinMode(12, INPUT);
    digitalWrite(12,1); //Pullup

    pinMode(7, OUTPUT);
    pinMode(8, OUTPUT);
    digitalWrite(7,0);
    digitalWrite(8,0);
    Serial.begin(9600);
}

void loopA()
{
            sensor_alt = sensor;
            sensor = analogRead(0)-300;
            integral+=sensor;
            differenz = 4*(sensor-sensor_alt);
            if(integral>200)
                integral=200;
            if(integral<-200)
                integral=-200;
            delay(4);
            setzeMotor(-2*sensor-integral-differenz);
            if(digitalRead(12)==0)
            {
                index=0;
                ZUSTAND = 1;
            }
}

void loopB()
{
            setzeMotor(-255);
            arr[index] = analogRead(0)-300;
            index++;
            if(index>=ARRSIZE)
            {
                setzeMotor(0);
                index=0;
                ZUSTAND=2;
            }
            delay(1);
}

void loopC()
{
            Serial.print(index); //Millisekunden
            Serial.print(" ");
            Serial.println(arr[index]); //Winkel
            index++;
            if(index>=ARRSIZE)
            {
                index=0;
                ZUSTAND=0;
            }
}

void loop()
{
    switch(ZUSTAND)
    {
        case 0:
          loopA();
        break;
        case 1:
          loopB();
        break;
        case 2:
          loopC();
        break;
    }
}

Code 0-4: REGLER005sprung - Experiment Sprungantwort.

Auswertung

daten.zip - mess3_roh.sce Rohdaten als Scilab-Matrix, mess3c.sce Glättung / zeitl. Ableitung, Totzeit-Annahme: 20ms.
Sprungantwort Bewegungsgeschwindigkeit, Einheiten/Sekunde gegen Zeit in Sekunden, Totzeit nicht dargestellt.

Bild 0-3: Sprungantwort Bewegungsgeschwindigkeit, Einheiten/Sekunde gegen Zeit in Sekunden, Totzeit nicht dargestellt.

System-Identifikation

anzahl_schritte = 400;
delta = ones(2,2)*0.1;
for i=1:1:anzahl_schritte
    pnumber    = 1+ floor(grand(1, 1, "unf", 0, 1.999999999));
    prichtung  = 2*floor(grand(1, 1, "unf", 0, 1.999999999))-1;
    prichtung_index = (prichtung+1)/2 + 1;

    param_neu = param;
    param_neu(pnumber) = param_neu(pnumber) + prichtung*delta(pnumber,prichtung_index);
    fehler_neu = berechneFehler(param_neu);

    if ( fehler_neu <= fehler ) then
        fehler = fehler_neu;
        param  = param_neu;
        delta(pnumber,prichtung_index) = delta(pnumber,prichtung_index)*1.1;
    else
        delta(pnumber,prichtung_index) = delta(pnumber,prichtung_index)*0.9;
    end
end

Code 0-5: Einfacher Optimierungsalgorithmus (modifiziertes Gradientenverfahren) als mögliche Grundlage.

Sensorwert-Verlauf bei der Sprungantwort.

Bild 0-4: Sensorwert-Verlauf bei der Sprungantwort.

PROBLEME: Die Daten, die bei der Sprungantwort geliefert werden sind mit Störungen behaftet. Ursachen könnten sein:

  • Plötzliche Ausreißer: Von den Motorkommutatoren verursachte elektromagnetische Störungen.
  • Stufigkeit: Von der Wandlergeschwindigkeit des AD-Wandlers herrührendes Verharren auf dem zuletzt gewandelten Wert.

Neuer Ansatz FAST PWM:

fpwm = fclock / ( N*(1+TOP) )


Vorteilung N = 1

fclock = 16.000.000 Hz

fpwm = soll 50kHz (maximale Wandlungsfrequenz des AD-Wandlers: 60kHz, etwas drunter bleiben)

Allerdings ist die PWM-Frequenz des Motortreibers auf 5kHz begrenzt, also wird die genommen:
Deshalb:
fpwm = 5kHz

TOP = fclock/(fpwm*N)  - 1 = 16000000 / (5000*1) - 1 = 3199 (relativ klein!)
=> TOP = 3199
Konfiguration von Timer1 mit Mode 14, Seite 123 Datenblatt ATmega32U4


fpwm = fclock / ( N*(1+TOP) ) = 16.000.000 / ( 1*(4999+1) )

Code 0-6: Überlegungen zur neuen Version

ÜBUNGSAUFGABEN
  • Wie sähe der PID-Regler aus dem Quelltext oben in kontinuierlicher Schreibweise aus?
  • Versuche die Übertagungsfunktion der Regelstrecke anhand der Sprungantwort und einer Annahme bzgl. des Typs der Übertragungsfunktion zu bestimmen.
  • Teste verschiedene Verfahren, um den Regler anhand der identifizierten Sprungantwort auszulegen. Überprüfe die Ergebnisse am realen System.
-

VERSION 2.0

-
Veränderte Fragestellung: Welche Regelstrecke liegt zugrunde, wenn sie PID-geregelt diese Rohdaten liefert?

Bild 0-5: Veränderte Fragestellung: Welche Regelstrecke liegt zugrunde, wenn sie PID-geregelt diese Rohdaten liefert?

mess15.sce.zip - Neue Rohdaten.
//5000Hz: Schafft D-Anteil nicht mehr:
#define MOTORMAX 3199
#define MAXARR 1000
#define SOLLSTART -200
volatile long int sensor=0;
volatile long int inx=0;

volatile long int SOLLWERT=SOLLSTART;


//Für ADW:
volatile unsigned int akku, akku2;

volatile bool toggle = false;

volatile unsigned int ZEITSCHRIITE = 0;

volatile long int e=0,e_alt=0,e_diff=0,e_integ=0,stellsignal=0;
//volatile long int P  = 40;
volatile long int P  = 1500;
volatile long int I  = 4;
volatile long int D  = 1500;

volatile long int HAFT=0;

int arr[MAXARR];
int index=0;
int ZUSTAND=0;
//dt = 0.0002; //5000Hz == 0.0002s
void initTimer1()
{
    //Timer1, Mode 14 WGM13..0 1110
    //Vorteilung 1, CS12..0  001
    TCCR1B = (1<<WGM13) | (1<<WGM12) | (0<<CS12) | (0<<CS11) | (1<<CS10) ;
    TCCR1A = (1<<COM1A1) | (0<<COM1A0) | (1<<COM1B1) | (0<<COM1B0) | (1<<WGM11) | (0<<WGM10);
    //TOP=ICR1=3199
    //N=1
    //fpwm = fclock / ( N*(1+TOP) ) = 16000000/3200==5000Hz

    ICR1 = MOTORMAX;

    DDRB |= (1<<PB5);  //ist D9 / OC1A

    //ISR aufgrund Überlauf Timer 1:
    TIMSK1 |= (1<<OCIE1A);
    //TIMSK1 |= (1<<ICIE1);  //Match mit ICR1

    //Interrupts aktivieren
    sei();
}

void initADW()
{
    //A0 ist ADC7 auf dem Arduino Micro:
    //MUX:000111

    //Vorteilung bei 16Mhz soll 60kHz ergeben, deshalb: 16000000/60000 = 266,67
    //Nächster Wert: 256, also 16000000/256 = 62500Hz (o.k.)

    //ADLAR==1 => oberen 8 Bit komplett in ADCH, unteren 2 in oberen von ADCL
    //ADEN==1 aktiv
    //ADSC==1 start conversion / start 1st bei free running
    //ADTS3..0 ==0 free running mode

    //REFS1..0 00==VREF intern , extern ausgeschaltet
    //ADHSM 1==High speed , mehr Stromverbrauch

    //ADTS3..0    Koppeln an Timer 1 Overflow: 0110
    ADCSRA = (1<<ADEN) | (1<<ADSC) | (0<<ADATE) | (0<<ADIF) | (0<<ADIE) | (1<<ADPS2) | (1<<ADPS1) | (1<<ADPS0);
    ADCSRB = (1<<ADHSM) | (0<<ACME) | (0<<MUX5) | (0<<ADTS3) | (1<<ADTS2) | (1<<ADTS1) | (0<<ADTS0);
    ADMUX = (1<<REFS1) | (0<<REFS0) | (1<<ADLAR) | (0<<MUX4) | (0<<MUX3) | (1<<MUX2) | (1<<MUX1) | (1<<MUX0);
}

void setzeMotor(long int wert) // +/- 3199
{
      if(wert>MOTORMAX)
          wert=MOTORMAX;
      if(wert<-MOTORMAX)
          wert=-MOTORMAX;

      if(wert>0)
      {
          digitalWrite(7,1);
          digitalWrite(8,0);
          analogWrite(9,wert);
      }
      else if(wert<0)
      {
          digitalWrite(7,0);
          digitalWrite(8,1);
          analogWrite(9,-wert);
      }
      else
      {
          digitalWrite(7,0);
          digitalWrite(8,0);
          analogWrite(9,0);
      }
}

void setup()
{
    initADW();

    initTimer1();

    pinMode(12,INPUT); //Taster
    digitalWrite(12,1);

    pinMode(11,OUTPUT); //Lautsprecher

    pinMode(7, OUTPUT);
    pinMode(8, OUTPUT);
    digitalWrite(7,0);
    digitalWrite(8,0);
    Serial.begin(9600);
}

void aktualisiereSensorwert()
{
    akku2 = ADCL; //muss erst ausgelesen werden, damit ADCL verfügbar ist
    akku  = ADCH;
    ADCSRA |= (1<<ADSC);  //Neue Wandlung anfordern, ist (hoffentlich) fertig bei nächstem Durchlauf
    sensor = (akku<<2) | (akku2>>6);
    sensor-=608;
}

void loopA()
{
    aktualisiereSensorwert();

    e_alt = e;
    e = SOLLWERT-sensor;
    e_integ+=e;
    e_diff = (e-e_alt);

    if(e_integ>MOTORMAX)
        e_integ = MOTORMAX;
    if(e_integ<-MOTORMAX)
        e_integ = -MOTORMAX;
    //P-Regler:
    //stellsignal = P*e;
    //PI-Regler:
    //stellsignal = P*e + I*e_integ;
    //PID-Regler:
/*
    if(sensor>0)
        HAFT=-1500;
    else if(sensor<0)
        HAFT=1500;
    else
        HAFT=0;
*/
    stellsignal = (P*e)/100 + (D*e_diff)/100 + (I*e_integ)/100 + HAFT;
    setzeMotor(stellsignal);

    //if(ZEITSCHRIITE%100==0)
    //    Serial.println(sensor);

    if(digitalRead(12)==0)
    {
           index=0;
           ZUSTAND=1;
           SOLLWERT = 0;
    }
}

void loopB()
{
    aktualisiereSensorwert();

    e_alt = e;
    e = SOLLWERT-sensor;
    e_integ+=e;
    e_diff = (e-e_alt);

    if(e_integ>MOTORMAX)
        e_integ = MOTORMAX;
    if(e_integ<-MOTORMAX)
        e_integ = -MOTORMAX;
    stellsignal = (P*e)/100 + (D*e_diff)/100 + (I*e_integ)/100 + HAFT;
    setzeMotor(stellsignal);

    if(ZEITSCHRIITE%10==0)
    {
       arr[index]=sensor;
       index++;
    }
       if(index>=MAXARR)
       {
            ZUSTAND=2;
            index=0;
            setzeMotor(0);
            SOLLWERT = SOLLSTART;
       }
}

void loopC()
{
       Serial.print(index);
       Serial.print(" ");
       Serial.println(arr[index]);
       index++;
       if(index>=MAXARR)
       {
            ZUSTAND=0;
            index=0;
            SOLLWERT=SOLLSTART;
       }
}

ISR(TIMER1_COMPA_vect)  //Ein Durchgang
{

    switch(ZUSTAND)
    {
        case 0:
            loopA();
        break;
        case 1:
            loopB();
        break;
        case 2:
            loopC();
        break;
    }

    if(toggle)
        digitalWrite(11,1);
    else
        digitalWrite(11,0);

    toggle=!toggle;
    ZEITSCHRIITE++;
    ZEITSCHRIITE%=100;
    //theoretisch überflüssig, da an Timer 1 Overflow gekoppelt.
}

void loop()
{
    //leer, alles passiert zeitlich getaktet in der ISR (Interrupt Service Routine)
}

Code 0-7: Zugrunde liegendes Programm.

-

VERSION 3.0

-
  • P-geregeltes System.
  • Sprung von -300 nach 0 (Abweichung Sensorwert)
  • Idee: P-geregeltes System identifizieren
Sprungantwort des P-geregelten Systems,

Bild 0-6: Sprungantwort des P-geregelten Systems,

mess25.sce.zip - Scilab-Daten
Regler012sprung.zip - Arduino-Projekt

//5000Hz: Schafft D-Anteil nicht mehr:
//TEST mit 50000Hz !!!!:
//5000Hz
//#define MOTORMAX 3199
//50000Hz
//#define MOTORMAX 319
//20000Hz
#define MOTORMAX 799
#define MAXARR 200

volatile int arr[MAXARR];
volatile unsigned int ZEITSCHRITTE = 0;

int ZUSTAND=0;
//dt = 0.0002; //5000Hz == 0.0002s

void setzeMotor(long int wert) // +/- 3199
{
      if(wert>MOTORMAX)
          wert=MOTORMAX;
      if(wert<-MOTORMAX)
          wert=-MOTORMAX;

      if(wert>0)
      {
          digitalWrite(7,1);
          digitalWrite(8,0);
//          analogWrite(9,wert);
          OCR1A = wert;
      }
      else if(wert<0)
      {
          digitalWrite(7,0);
          digitalWrite(8,1);
//          analogWrite(9,-wert);
          OCR1A = -wert;
      }
      else
      {
          digitalWrite(7,0);
          digitalWrite(8,0);
//          analogWrite(9,0);
          OCR1A = 0;
      }
}

#include "MODULE.h"
#include "LOOP.h"
LOOP* loops[3] = {&loopA,&loopB,&loopC};

void setup()
{
    pinMode(12,INPUT); //Taster
    digitalWrite(12,1);

    pinMode(11,OUTPUT); //Lautsprecher

    pinMode(7, OUTPUT);
    pinMode(8, OUTPUT);
    digitalWrite(7,0);
    digitalWrite(8,0);
    Serial.begin(9600);

    adw.start();
    timer1.start();

}

ISR(TIMER1_COMPA_vect)  //Ein Durchgang
{
    loops[ZUSTAND]->exec();

    if(ZEITSCHRITTE%10==0)
        digitalWrite(11,1);
    if(ZEITSCHRITTE%10==5)
        digitalWrite(11,0);

    pinMode(12,INPUT); //Taster
    digitalWrite(12,1);


    ZEITSCHRITTE++;
    ZEITSCHRITTE%=500;  //0..499 == 0.01 Sekunde
    //theoretisch überflüssig, da an Timer 1 Overflow gekoppelt.
}

void loop()
{
    //leer, alles passiert zeitlich getaktet in der ISR (Interrupt Service Routine)
}

Code 0-8: Hauptprogramm

class TIMER1
{
   public:
     TIMER1()
     {
     }

     void start()
     {
        //Timer1, Mode 14 WGM13..0 1110
        //Vorteilung 1, CS12..0  001
        TCCR1B = (1<<WGM13) | (1<<WGM12) | (0<<CS12) | (0<<CS11) | (1<<CS10) ;
        TCCR1A = (1<<COM1A1) | (0<<COM1A0) | (1<<COM1B1) | (0<<COM1B0) | (1<<WGM11) | (0<<WGM10);
        //TOP=ICR1=3199
        //N=1
        //fpwm = fclock / ( N*(1+TOP) ) = 16000000/3200==5000Hz

        ICR1 = MOTORMAX;

        DDRB |= (1<<PB5);  //ist D9 / OC1A

        //ISR aufgrund Überlauf Timer 1:
        TIMSK1 |= (1<<OCIE1A);
        //TIMSK1 |= (1<<ICIE1);  //Match mit ICR1

        //Interrupts aktivieren
        sei();
     }
} timer1;

class ADW
{
    public:
        long int sensor=0;
        unsigned int akku, akku2;

        ADW()
        {
        }

        void start()
        {
            //A0 ist ADC7 auf dem Arduino Micro:
            //MUX:000111

            //Vorteilung bei 16Mhz soll 60kHz ergeben, deshalb: 16000000/60000 = 266,67
            //Nächster Wert: 256, also 16000000/256 = 62500Hz (o.k.)

            //ADLAR==1 => oberen 8 Bit komplett in ADCH, unteren 2 in oberen von ADCL
            //ADEN==1 aktiv
            //ADSC==1 start conversion / start 1st bei free running
            //ADTS3..0 ==0 free running mode

            //REFS1..0 00==VREF intern , extern ausgeschaltet
            //ADHSM 1==High speed , mehr Stromverbrauch

            //ADTS3..0    Koppeln an Timer 1 Overflow: 0110
            ADCSRA = (1<<ADEN) | (1<<ADSC) | (0<<ADATE) | (0<<ADIF) | (0<<ADIE) | (1<<ADPS2) | (1<<ADPS1) | (1<<ADPS0);
            ADCSRB = (1<<ADHSM) | (0<<ACME) | (0<<MUX5) | (0<<ADTS3) | (1<<ADTS2) | (1<<ADTS1) | (0<<ADTS0);
            ADMUX = (1<<REFS1) | (0<<REFS0) | (1<<ADLAR) | (0<<MUX4) | (0<<MUX3) | (1<<MUX2) | (1<<MUX1) | (1<<MUX0);
        }

        void aktualisieren()
        {
            akku2 = ADCL; //muss erst ausgelesen werden, damit ADCL verfügbar ist
            akku  = ADCH;
            ADCSRA |= (1<<ADSC);  //Neue Wandlung anfordern, ist (hoffentlich) fertig bei nächstem Durchlauf
            sensor = (akku<<2) | (akku2>>6);
            //sensor-=608;
        }

        long int holeWert()
        {
            return sensor;
        }
} adw;

Code 0-9: MODULE.h

class LOOP
{
    public:
       virtual void exec() = 0;
};

class LoopA : public LOOP
{
    public:
        unsigned long inx;
        unsigned long index;


        LoopA()
        {
            inx=0;
            index=0;
        }

        void exec()
        {
            adw.aktualisieren();
            setzeMotor(   2*(-300-(adw.holeWert()-608))   );

            if(inx%100==0)
               index++;

            inx++;

            if(index>=MAXARR)
            {
                inx=0;
                index=0;
                ZUSTAND=1;
            }
        }
} loopA;

class LoopB : public LOOP
{
    public:
        unsigned long index,inx;

        LoopB()
        {
             index=0;
             inx=0;
        }

        void exec()
        {
            adw.aktualisieren();
            setzeMotor(   2*(0-(adw.holeWert()-608))   );
            if(inx%100==0) //20000Hz, %100 => 200Hz
            {
                arr[index]=(adw.holeWert()-608);
                index++;
            }
            inx++;

            if(index>=MAXARR)
            {
                index=0;
                inx=0;
                ZUSTAND=2;
                setzeMotor(0);
            }
        }
} loopB;

class LoopC : public LOOP
{
    public:
        unsigned long index,inx;

        LoopC()
        {
             index=0;
             inx=0;
        }

        void exec()
        {
            if(inx%100==0)
            {
                Serial.print(index);
                Serial.print(" ");
                Serial.println(arr[index]);
                index++;
            }

            inx++;

            if(index>=MAXARR)
            {
                ZUSTAND=0;
                index=0;
                inx=0;
            }
        }
} loopC;

Code 0-10: LOOP.h

Lösungsvarianten der System-Indentifikation
regelsysteme_20160504.zip
Ordner

Bild 0-7: Ordner "identifikation_siehe_Kap21_unten" - PT3-System

Ordner

Bild 0-8: Ordner "identifikation_VERBESSERT5" - PT2-System mit richtungsabhängiger Gleitreibung, [a,b,c,d]=[362.51078 0.3013469 88.277654 23399.98].
