Fernsteuerung der auf dem esp32cam-Board integrierten LED-Leuchte

(EN google-translate)

(PL google-translate)

Nach erfolgreichem Test des Videostreamings kann unter Beibehalten der bestehenden W-LAN-Verbindungen auch die Fernsteuerung des esp32cam-Boards vom Laptop aus unter Verwendung des UDP-Verbindungsprotokolls erfolgen.

User Datagram Protocol (UDP) auf Wikipedia: https://de.wikipedia.org/wiki/User_Datagram_Protocol

Dazu sind folgende Schritte durchzuführen:

  1. Schließen des Webbrowsers, in dem zuvor das Videostreaming lief (Wichtig, da sonst die Verbindung für andere Zwecke blockiert ist.)
  2. Starten von Processing (hier Version 3.5.4, Doppelklick auf entsprechendes Desktop-Symbol)
  3. Öffnen und Starten des Processing-Sketches Saugbot101_Basis (über Datei->Sketchbook auswählen)
  4. Anpassen der Zeile 6, Eintrag der richtigen IP-Adresse des esp32cam, also Korrigieren von: String IP = "10.42.0.26";
  5. Starten des Processing-Sketches Saugbot101_Basis (nach rechts weisenden Pfeil oben im Sketch anklicken)
  6. Ein- und Ausschalten der LED-Leuchte auf dem esp32cam durch Betätigen der Tasten 7 und 8 auf der Laptop-Tastatur, während das vom Sketch geöffnete GUI-Fenster im Fokus ist.
Desktop-Icon zum Start von Processing in der Version 3.5.4

Bild 0-1: Desktop-Icon zum Start von Processing in der Version 3.5.4

Geöffneter Processing-Sketch Saugbot101_Basis, kann durch Drücken des nach rechts weisenden Pfeils oben im Sketch gestartet werden.

Bild 0-2: Geöffneter Processing-Sketch Saugbot101_Basis, kann durch Drücken des nach rechts weisenden Pfeils oben im Sketch gestartet werden.

Saugbot101_Basis.zip -- Download des verwendeten Processing-Sketches.

NEUE VERSION!:


Saugbot202_Bande.zip -- NEU, UPDATE 07.11.2024 Bitte ab jetzt dieses Projekt benutzen!
  • Der Processing-Sketch stellt nach dem Start das Kamerabild der Laptop-eigenen Kamera dar und dasjenige des esp32cam unter Verwendung der Library IPCapture.
  • Die Programmierung mit Java/Processing wird uns noch weiter beschäftigen.
  • An dieser Stelle reicht zunächst dieser einfache Test, um einen Eindruck der Gesamtfunktion des Systems zu erhalten und im Prinzip zu verstehen, dass nun Processing-Programme auf dem Laptop das Verhalten des esp32cam, bzw. eines Vehikels, das dieses Board integriert, bestimmen können.

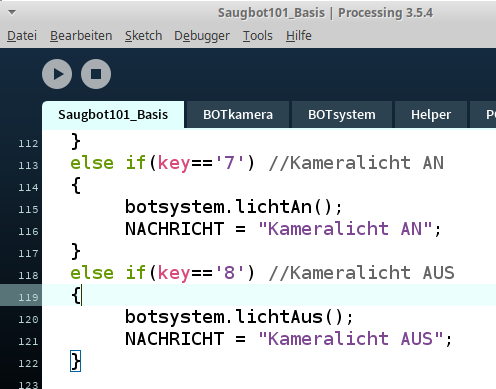

Die entscheidenden Code-Zeilen im Hauptprogramm auf dem Laptop, die beispielsweise die Kontrolle über die LED-Leuchte auf dem esp32cam über die Laptop-Tastatur ermöglichen, sehen folgendermaßen aus:

...
  else if(key=='7') //Kameralicht AN
  {
       botsystem.lichtAn();
       NACHRICHT = "Kameralicht AN";
  }
  else if(key=='8') //Kameralicht AUS
  {
       botsystem.lichtAus();
       NACHRICHT = "Kameralicht AUS";
  }
...

Code 0-1: Codezeilen, mittels derer die Kontrolle über die LED-Leuchte auf dem esp32cam vom Laptop aus gewonnen wird.

Wie in dem nachfolgenden Video zu sehen, kann bei komplettem Aufbau des autonomen Fahrzeugs mit dem Sketch Saugbot101_Basis auch der Antrieb durch Drücken der Tasten 1 bis 6 am Laptop getestet werden:

Funktionstest esp32AV "Skorpion": https://youtu.be/EN6bdxJOnAs

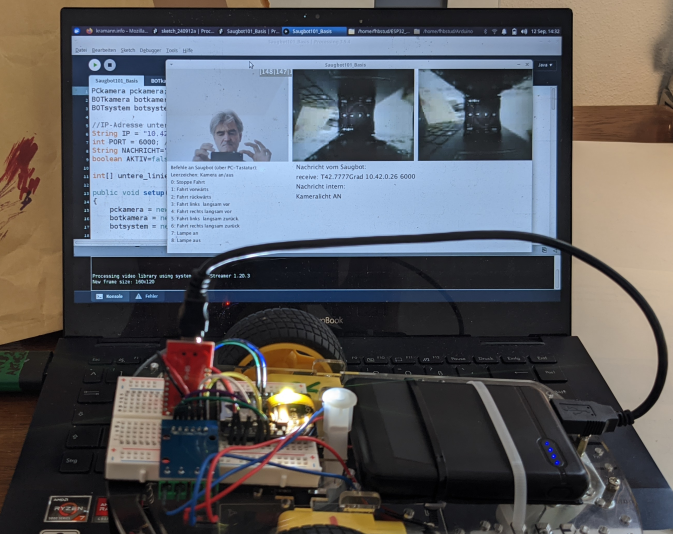

Funktionstest des autonomen Fahrzeugs mit Hilfe des Java/Processing-Sketches Saugbot101_Basis. Gerade wurde die LED-Leuchte ferngesteuert eingeschaltet.

Bild 0-3: Funktionstest des autonomen Fahrzeugs mit Hilfe des Java/Processing-Sketches Saugbot101_Basis. Gerade wurde die LED-Leuchte ferngesteuert eingeschaltet.
