Verknüpfung des Antriebs mit einem Fuzzy-Regler und Simulation.

Nun soll der Antrieb aus Kapitel 6.1 mit einem passenden Fuzzy-Regler versehen werden. Zunächst werden Modell und Simulator ohne Regler bereitgestellt:

Bereitstellen von Antriebs-Modell und Simulator ohne Regler:

  • Eine passende Simulation steht bereit in Form des Programms TestAntrieb.java, bzw. Antrieb.java im Package opti.
  • Mit dem Skript starten.bat kann das Programm kompiliert, gestartet und das Ergebnis in Scilab angeschaut werden.
  • Nachfolgend kann dieses Beispiel heruntergeladen werden:
antrieb2.zip - Stellt u.a. ein noch ungeregeltes Simulationsmodell für den Antrieb bereit.
package opti;
import java.awt.*;
public class Antrieb extends Simulationsmodell
{
    /**
    Die folgenden Variablen sind die Modellparameter, die später
    optimiert werden können.
    Als Startwert sind die zu erwartenden Extremwerte eingestellt, damit
    später automatisiert GUI-Elemente erzeugt werden können.
    Da positive Extremwerte vorgegeben sind, ist damit festgelegt, dass
    alle Modell-Parameter nicht negativ werden dürfen.
    */
//ACHTUNG: K und L sind gegenüber Scilab-Musterlösung vertauscht!
    public double K = 100000.0;
    public double L = 100000.0;
    public double M = 100000.0;
    public double pwm = -1023.0;
    public Antrieb()
    {
        super(2); //Zwei Simulationsgleichungen
    }
    public double[] berechneRechteSeite(double[] yalt, double t)
    {
        /**Eigentliche Bestimmung der rechten Seite (Steigungsvektor)*/
        f[0] = yalt[1];
        f[1] = - K*yalt[1] - L*yalt[0] + M*pwm;
        return f;
    }
    /** paint(..) wird bei der Konsolenanwendung nicht verwendet.*/
    public void paint(Graphics2D g)
    {
    }
}

Code 0-1: Klasse Antrieb

package opti;
public class TestAntrieb
{
    public static void main(String[] args)
    {
        Antrieb antrieb = new Antrieb();
        RungeKuttaIntegrator rungekuttaintegrator = new RungeKuttaIntegrator();
        rungekuttaintegrator.add(antrieb);
//ACHTUNG: K und L sind gegenüber der Scilab-Musterlösung in Kaptiel 5.6 vertauscht!
        antrieb.K=1576.1789;
        antrieb.L=11542.314;
        antrieb.M=372.33722;
        antrieb.pwm = 1023.0;
        double dt = 0.001;
        double  t = 0.0;
        double[] y;
        double[] yalt = {0.0,0.0};
        for(int i=0;i<473;i++)
        {
            System.out.println(t+" "+yalt[0]);
            y = rungekuttaintegrator.zeitschritt(yalt,t,dt);
            yalt[0] = y[0];
            yalt[1] = y[1];
            t+=dt;
        }
    }
}

Code 0-2: Klasse TestAntrieb

Entwurf des Fuzzy-Reglers

  • An der Simulation der Sprungantwort ist zu sehen, dass maximal 30 erreicht wird (Einheit Omega/4).
  • Also wird als Sollwert 20 vorgegeben.
  • Der Fuzzy-Regler soll einfach aufgebaut werden:
  • Eingangsgröße soll nur die Regelabweichung e sein, Ausgangsgröße das PWM-Signal.
  • Die Fuzzy-Sets werden folgendermaßen entworfen:
  • Fuzzy-Eingangsgröße: E mit den Ausprägungen:
  • ENG - Regeldifferenz negativ groß
  • ENK - Regeldifferenz negativ klein
  • ENN - Regeldifferenz quasi Null
  • EPK - Regeldifferenz positiv klein
  • EPG - Regeldifferenz positiv groß
  • Fuzzy-Ausgangsgröße: P mit den Ausprägungen:
  • PNG - PWM negativ groß
  • PNK - PWM negativ klein
  • PNN - PWM quasi Null
  • PPK - PWM positiv klein
  • PPG - PWM positiv groß
  • E wird zunächst im Intervall +/-10 gleichverteilt.
  • P wird zunächst im Intervall +/-1023 gleichverteilt.
  • Intuitiv erstellte Fuzzy-Regeln:
  • WENN ENG DANN PNG
  • WENN ENK DANN PNK
  • WENN ENN DANN PNN
  • WENN EPK DANN PPK
  • WENN EPG DANN PPG
  • Um die Programmstruktur möglichst unverändert zu lassen, wird die Klasse Antrieb direkt mit dem Fuzzy-Regler versehen.
  • Die Klassen der Fuzzy-Regelung werden noch vorher in ein Package mit Namen fuzzy gelegt (s. antrieb3.zip).
package opti;
import java.awt.*;
import fuzzy.*; //Fuzzy-Package importieren.
public class Antrieb extends Simulationsmodell
{
    public double K = 100000.0;
    public double L = 100000.0;
    public double M = 100000.0;
    public double pwm = -1023.0;
//Fuzzy-Regler einfügen:
    FuzzyRegler fuzzyregler = null;
    private double[] e_aktuell = new double[1];
    public Antrieb()
    {
        super(2); //Zwei Simulationsgleichungen
        //Fuzzy-Regler initialisieren:
        //1. Fuzzy-Regler erstellen:
        fuzzyregler = new FuzzyRegler();
        //2. Fuzzy-Eingangs-Sets erstellen:
        FuzzyEingangsSet[] fes = new FuzzyEingangsSet[1];
        FuzzyEingangsSet   regeldifferenz   = new FuzzyEingangsSet();
        regeldifferenz.erzeugeFuzzyGroessen(5);
        regeldifferenz.verteileFuzzyGroessenGleichmaessig(-10.0,10.0);
        fes[0] = regeldifferenz;
        fuzzyregler.setFuzzyEingangsSet(fes);
        //3. Fuzzy-Ausgangs-Set erstellen:
        FuzzyAusgangsSet fas = new FuzzyAusgangsSet();
        fas.erzeugeFuzzyGroessen(5+2); //Fünf Fuzzygrößen und Minimum und Maximum
        fas.verteileFuzzyGroessenGleichmaessig(-1023.0,1023.0);
        fuzzyregler.setFuzzyAusgangsSet(fas);
        //4. Fuzzy-Regeln hinzufügen:
        int[][] regeln = new int[5][];
        regeln[0] = new int[] {0, 0,0};//WENN ENG DANN PNG
        regeln[1] = new int[] {1, 0,1};//WENN ENK DANN PNK
        regeln[2] = new int[] {2, 0,2};//WENN ENN DANN PNN
        regeln[3] = new int[] {3, 0,3};//WENN EPK DANN PPK
        regeln[4] = new int[] {4, 0,4};//WENN EPG DANN PPG
        fuzzyregler.setFuzzyRegeln(regeln);
    }
    public double[] berechneRechteSeite(double[] yalt, double t)
    {
        /**Eigentliche Bestimmung der rechten Seite (Steigungsvektor)*/
        e_aktuell[0] = 20.0 - yalt[0];
        pwm = fuzzyregler.berechneAusgang(e_aktuell);
        f[0] = yalt[1];
        f[1] = - K*yalt[1] - L*yalt[0] + M*pwm;
        return f;
    }
    /** paint(..) wird bei der Konsolenanwendung nicht verwendet.*/
    public void paint(Graphics2D g)
    {
    }
}

Code 0-3: Modifizierte Klasse Antrieb mit Fuzzy-Regler.

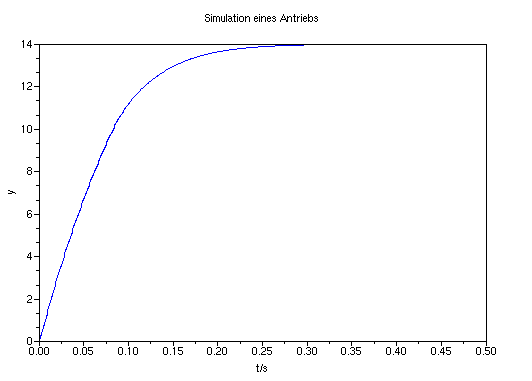

  • Bei den anfänglichen Einstellungen ergibt sich folgender Verlauf:
Verlauf bei den intuitiv gewählten Fuzzy-Regeln.

Bild 0-1: Verlauf bei den intuitiv gewählten Fuzzy-Regeln.

antrieb3.zip - Antrieb mit Fuzzy-Regler.
