22.2 Anlöten und verkabeln der Fassungen für die LED-Leiste und das Arduino-Micro-Board

22.2 Solder and wire the sockets for the LED strip and the Arduino micro board (EN google-translate)

22.2 Lutować i drutować gniazda dla paska LED i mikropłytki Arduino (PL google-translate)

ACHTUNG: 220 Ω Widerstände bei PB0 und PB1 fehlen auf der Laborplatine. Bitte dort braune Zuleitungen durch diese Widerstände ersetzen. Vergleiche Übersichtsbild am Kapitelanfang
ATTENTION: 220
UWAGA: 220
Bitte lesen Sie immer alle Hinweise sorgfältig durch, bevor Sie anfangen zu arbeiten.
Please always read all instructions carefully before you start working.
Przed rozpoczęciem pracy należy uważnie przeczytać wszystkie instrukcje.
  • Vergleichen Sie ganz genau die Positionen der Fassungen mit der Vorlage.
  • Die Fassungen müssen auf der Platine richtig und durchgehend aufsitzen, sonst könnten die Kupferbeschichtungen später ausbrechen.
  • Üben Sie zunächst einige Lötstellen an einem Platinenrest.
  • Erhitzen Sie mit dem Lötkolben erst Kupferbeschichtung und Beinchen und führen erst dann das Lötzinn zu.
  • Achten Sie darauf, dass das Lötzinn richtig verläuft und Kupfer und Beinchen benetzt.
  • Üben Sie sich darin die Lötstelle nicht zu lange zu erhitzen, da es später Bauteile zum Einbau geben wird, die zerstört werden könnte.
  • Flashen Sie nach Fertigstellung das Lauflichtprogramm weiter unten auf das Board.
  • Nur so kann geprüft werden, ob der aktuelle Bauabschnitt fehlerfrei erstellt wurde.
  • Auch alle nachfolgenden Bauabschnitte enden mit dem Aufspielem eines Testprogramms.
  • Setzen Sie das Bauen nicht eher fort, als bis eventuell auftretende Fehler behoben sind. Nur so kann einer komplizierten, langwierigen Fehlersuch vorgebeugt werden.
  • Die Polung der LED-Leiste ist wichtig.
  • Bitte beachten Sie die Hinweise in nachfolgendem Stromlaufplan.

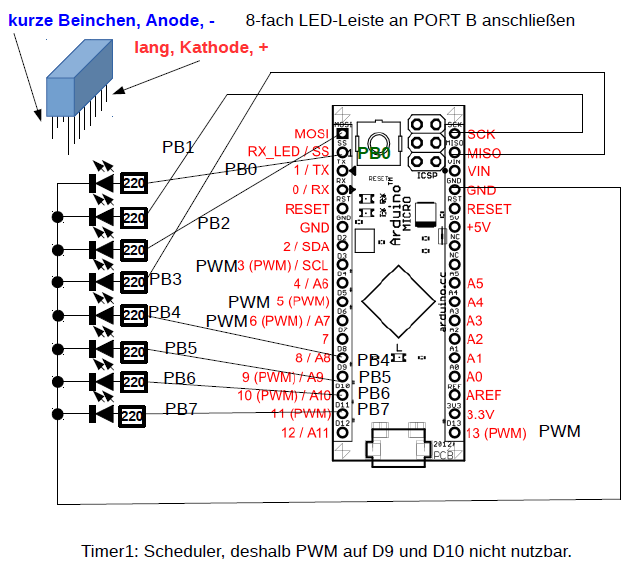

Anschlußplan der LED-Leiste.

Bild 22.2-1: Anschlußplan der LED-Leiste.

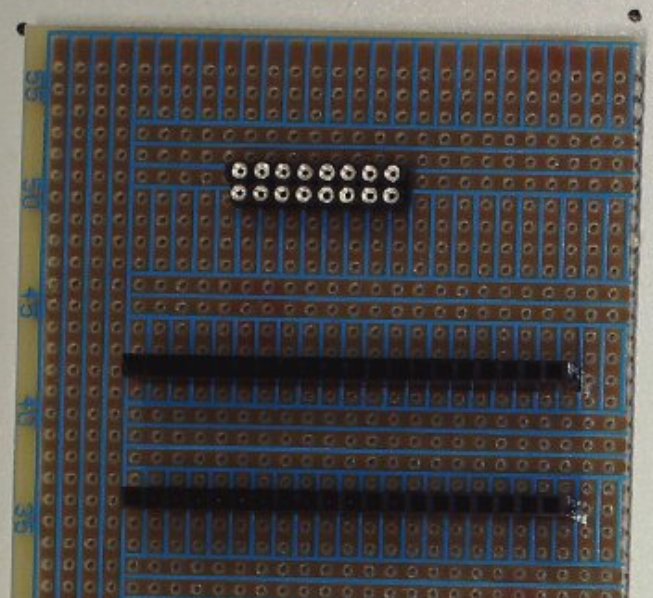

Auflöten der Fassungen (Buchsenleisten).

Bild 22.2-2: Auflöten der Fassungen (Buchsenleisten).

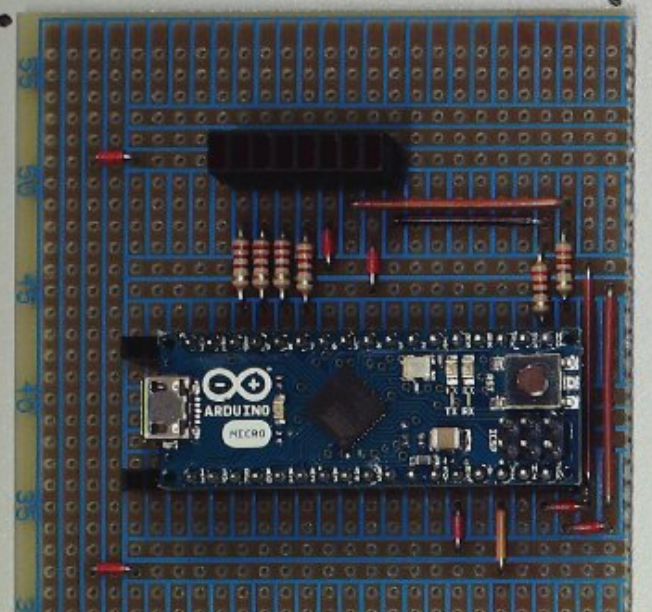

Auflöten der Anschlußleitungen für die LED-Leiste.

Bild 22.2-3: Auflöten der Anschlußleitungen für die LED-Leiste.
