Das Flussdiagramm
(EN google-translate)
(PL google-translate)
- Das Flussdigaramm, auch Flowchart, oder Ablaufdiagramm genannt, dient dazu, den Ablauf eines Programms visuell darzustellen.
- Insbesondere Kontrollstrukturen (Verzweigungen, Schleifen) und die damit verbundenen alternativen Programmpfade lassen sich damit gut darstellen.
- Hier im Zusammenhang sind zunächst wichtig:
|
- Beginn und Ende eines Programms: ovales Feld
- Befehl/Prozess: rechteckiges Feld
- Verzweigung/schleife: Raute
- Parallelogramm: Eingabe/Ausgabe
|
Nachfolgendes Programm soll als Flussdigramm dargestellt werden:

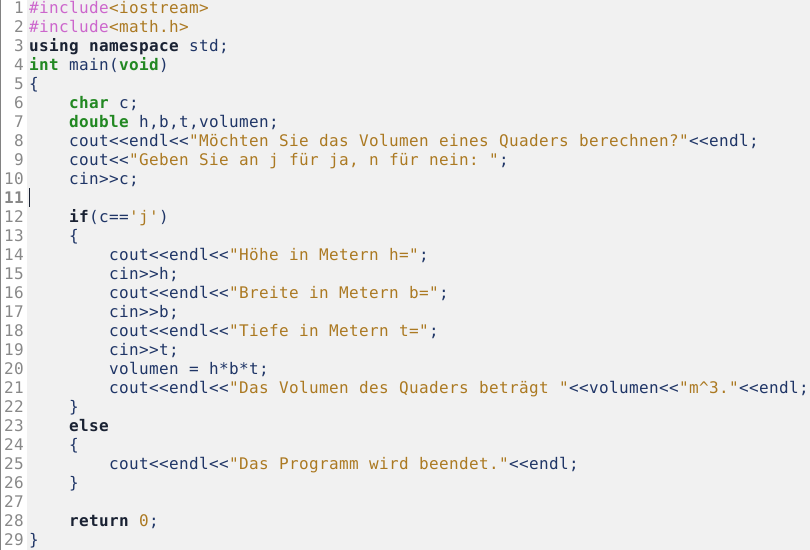

Bild 0-1: berechnung.cpp
Passendes Flussdiagramm zu obigem Berechnungsprogramm:

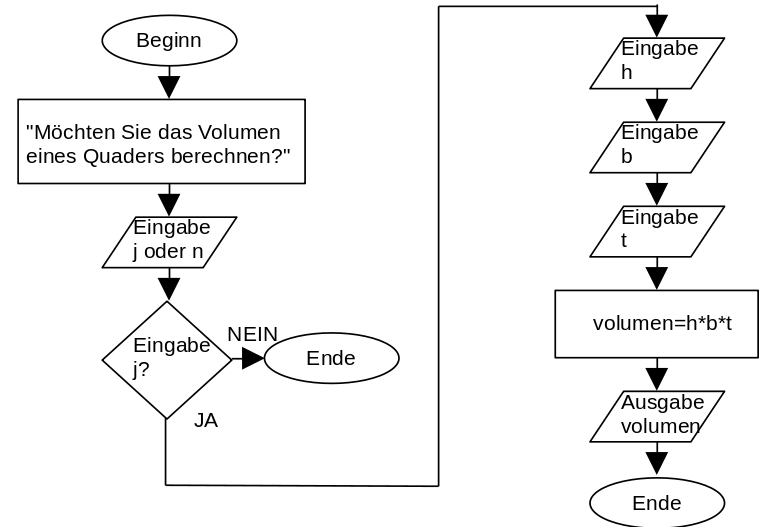

Bild 0-2: Flussdiagramm zu Programm berechnung.cpp
- Visualisierungen abstrahieren von dem konkreten Programm.
- Sie heben bestimmte Aspekte heraus und vernachlässigen andere.
- Das Flussdiagramm dient zu Erklärungszwecken.
- Es stellt die wesentlichen Abläufe in dem betreffenden Programm dar.
|
