XADC auf dem Nexys Video

(EN google-translate)

(PL google-translate)

Nexys-Video-XADC.zip -- Digilent Beispielprojekt

Vorgehen, um es mit VIVADO 2020.2 zum Laufen zu bekommen:

  1. Erzeugen Sie einen Ordner 1, in den Sie den src-Ordner aus obigem Projekt kopieren.
  2. Mit Vivado: Erzeugen Sie in einem Ordner 2 ein neues Projekt. Geben Sie den src-Ordner in Ordner 1 als Quelle für die Quelldateien an. (Wählen Sie den richigen FPGA)
  3. Wenn nach Synthese und Installation das Bitstream-File nicht erzeugt werden kann, importieren Sie explizit die Constraints aus src/constraints.
xadcimport3.zip -- entspricht Ordner 1 (s.o.)
xadcimport4.zip -- entspricht Ordner 2 (s.o.)
Laufende Anwendung. Testanschluß: GND und H14 ---[4,7K]---J14---[4,7K]-(oder hier J14)-[33K]--- +3,3Volt. (Unterschied zwischen P-Eingang und N-Eingang darf maximal 1Volt sein.)

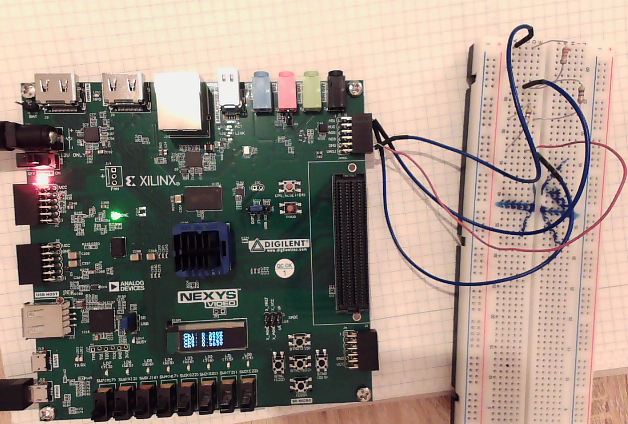

Bild 0-1: Laufende Anwendung. Testanschluß: GND und H14 ---[4,7K]---J14---[4,7K]-(oder hier J14)-[33K]--- +3,3Volt. (Unterschied zwischen P-Eingang und N-Eingang darf maximal 1Volt sein.)

Mögliches Vorgehen ab diesem Punkt (Reengineering):

  • Umwandlung der einzelnen Quelltexte von Verilog nach VHDL.
  • XADC von OLED durch Modifikation des lauffähigen Projektes trennen.
  • Nachbildung der isolierten XADC-Parts in einem neuen Projekt.

Einrichten eines minimalen XADC IP-Elements

Links dazu:

https://sites.google.com/a/umn.edu/mxp-fpga/home/vivado-notes/xadc/single-channel-continuous-mode-example
https://www.micro-nova.com/reading-and-reconfigure-the-xadc
http://www.physics.umd.edu/hep/drew/programmable/

Vorgehen:

  1. Dummy-Projekt erstellen, um IP-Element zu generieren.
  2. Danach eigentliches Projekt erstellen und dort den VHDL-Quelltext aus dem Dummy-Projekt an den Anfang der eigenen VHDL-Datei kopieren.

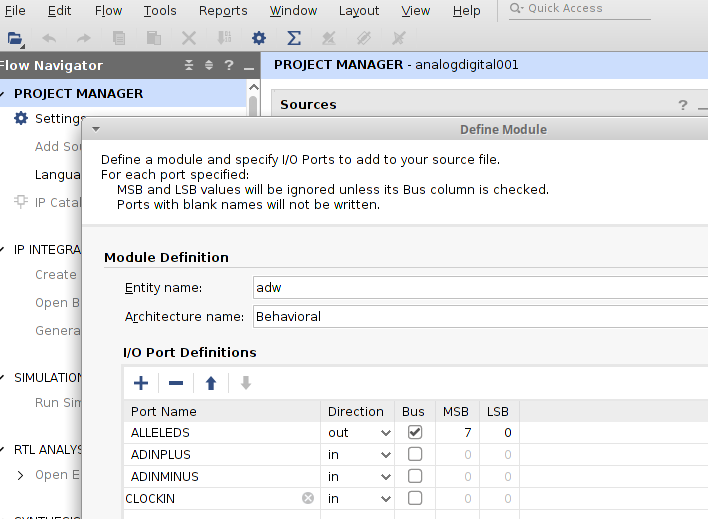

Bild 0-2: adw001.png

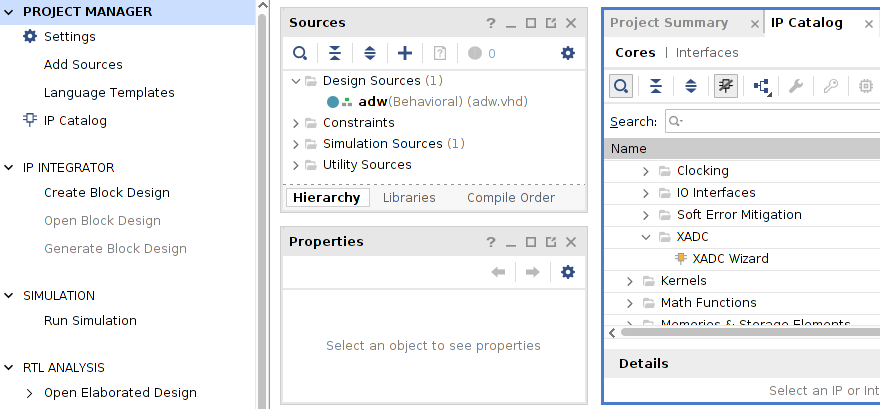

Bild 0-3: adw002_IP_catalog.png

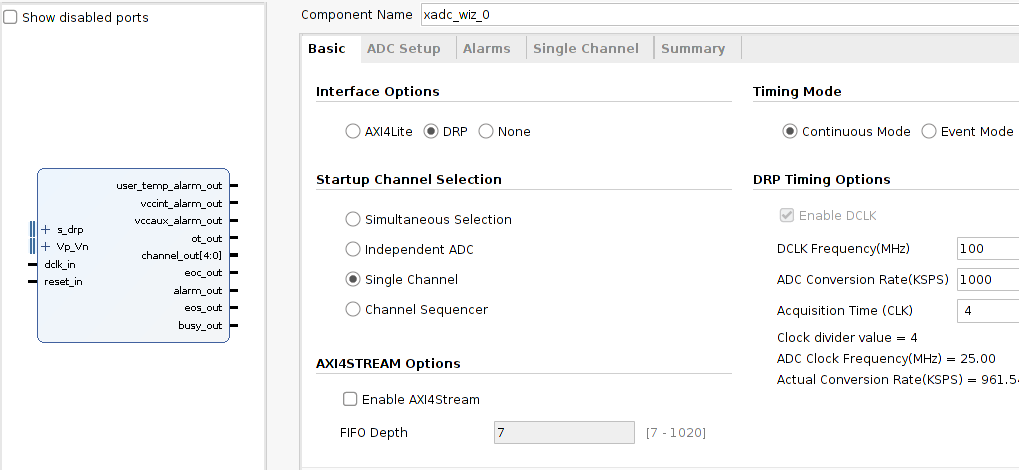

Bild 0-4: adw003_single_mode.png

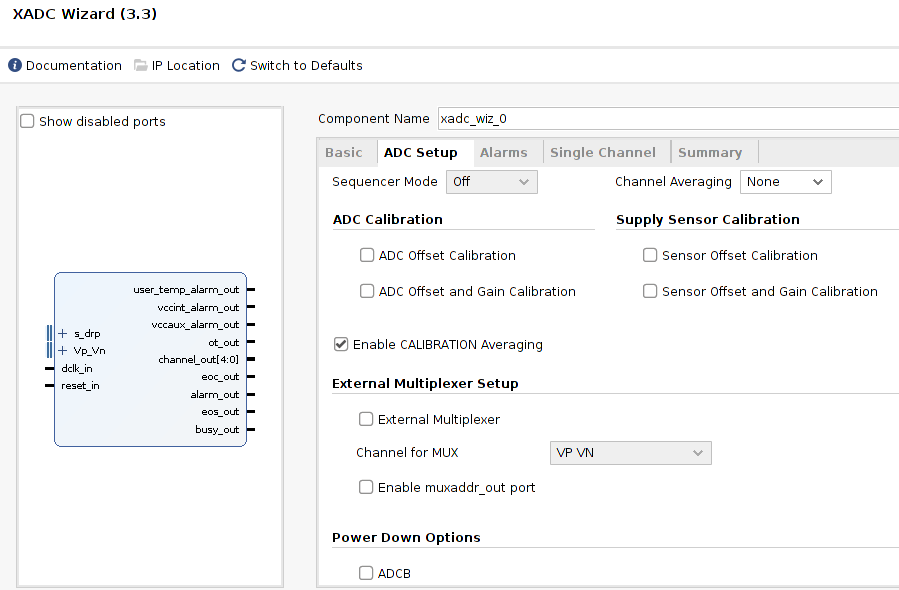

Bild 0-5: adw004_adc_setup.png

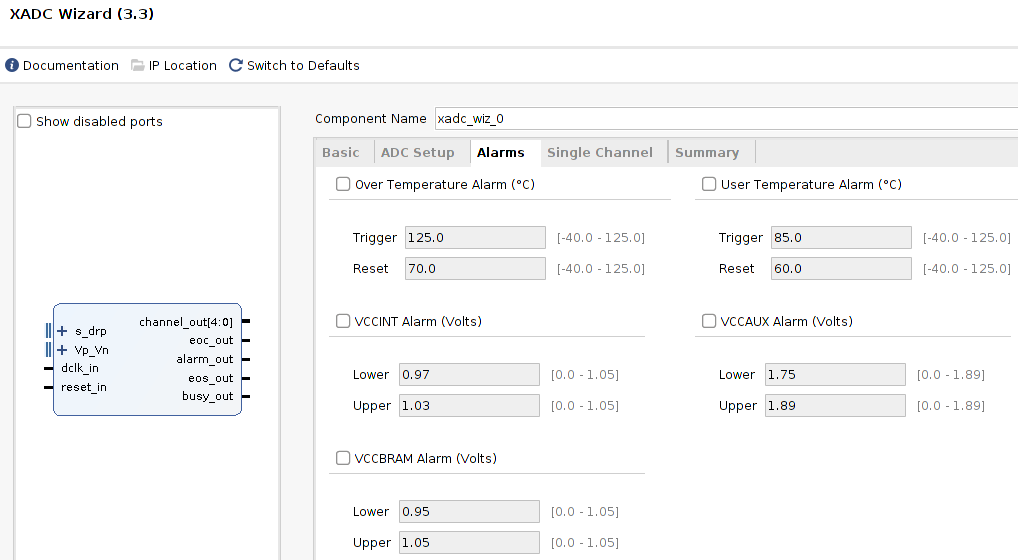

Bild 0-6: adw005_alarms_off.png

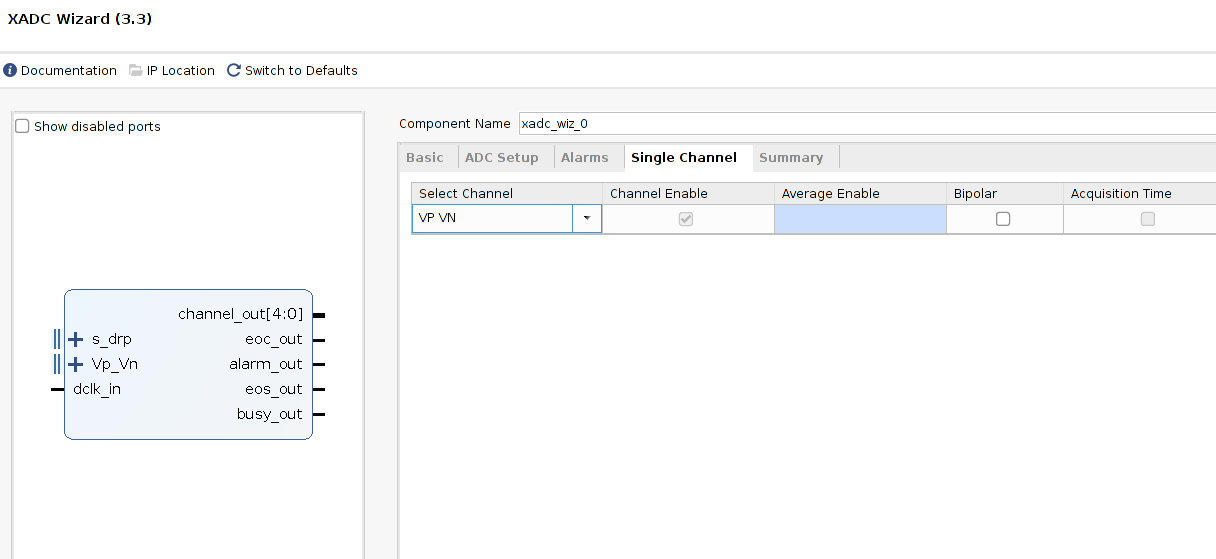

Bild 0-7: adw006b_neu_vp_vn.png

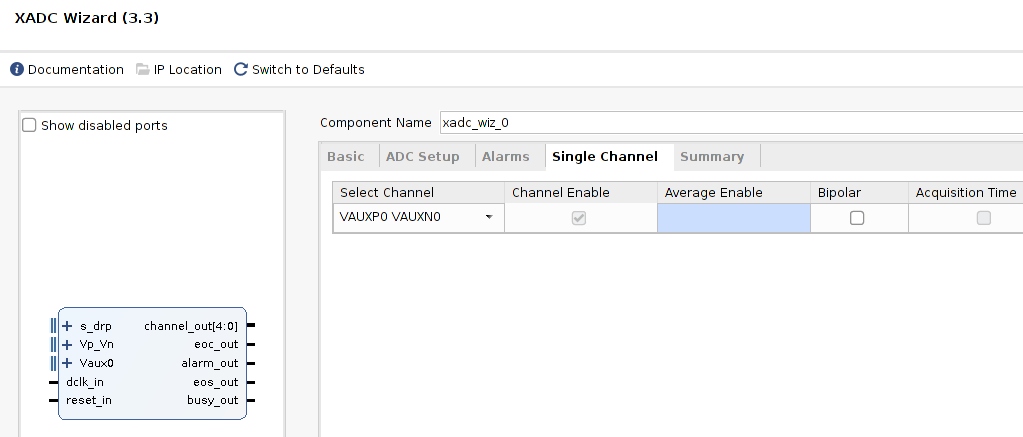

Bild 0-8: adw006_vauxp0_vauxn0.png

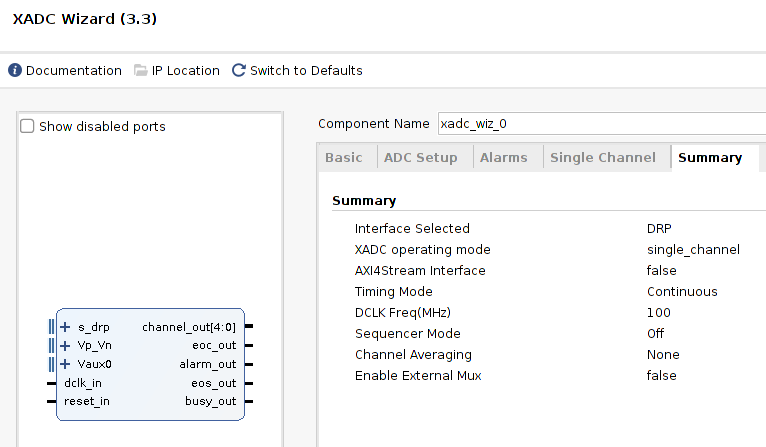

Bild 0-9: adw007_summary.png

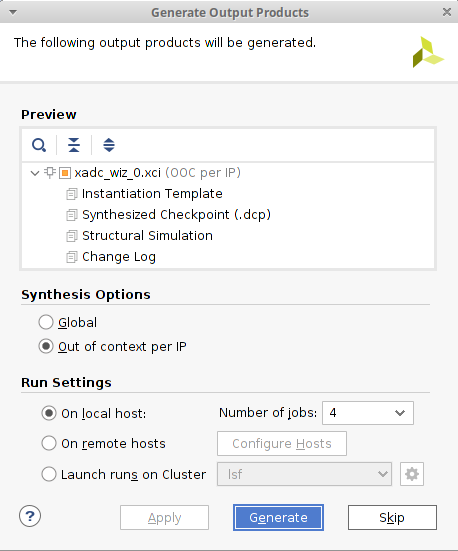

Bild 0-10: adw008_generation.png


Bild 0-11: adw009_hierarchie.png

---- von vivado wizard ---
---- von vivado wizard ---
---- von vivado wizard ---

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;
Library UNISIM;
use UNISIM.VCOMPONENTS.ALL;

entity xadc_wiz_0 is
   port
   (
    daddr_in        : in  STD_LOGIC_VECTOR (6 downto 0) := "0000000";     -- Address bus for the dynamic reconfiguration port
    den_in          : in  STD_LOGIC := '1';                         -- Enable Signal for the dynamic reconfiguration port
    di_in           : in  STD_LOGIC_VECTOR (15 downto 0) := "0000000000000000";    -- Input data bus for the dynamic reconfiguration port
    dwe_in          : in  STD_LOGIC := '1';                         -- Write Enable for the dynamic reconfiguration port
    do_out          : out  STD_LOGIC_VECTOR (15 downto 0);   -- Output data bus for dynamic reconfiguration port
    drdy_out        : out  STD_LOGIC;                        -- Data ready signal for the dynamic reconfiguration port
    dclk_in         : in  STD_LOGIC;                         -- Clock input for the dynamic reconfiguration port
    busy_out        : out  STD_LOGIC;                        -- ADC Busy signal
    channel_out     : out  STD_LOGIC_VECTOR (4 downto 0);    -- Channel Selection Outputs
    eoc_out         : out  STD_LOGIC;                        -- End of Conversion Signal
    eos_out         : out  STD_LOGIC;                        -- End of Sequence Signal
    alarm_out       : out STD_LOGIC;                         -- OR'ed output of all the Alarms
    vp_in           : in  STD_LOGIC;                         -- Dedicated Analog Input Pair
    vn_in           : in  STD_LOGIC
);
end xadc_wiz_0;

architecture xilinx of xadc_wiz_0 is

  attribute CORE_GENERATION_INFO : string;
  attribute CORE_GENERATION_INFO of xilinx : architecture is "xadc_wiz_0,xadc_wiz_v3_3_8,{component_name=xadc_wiz_0,enable_axi=false,enable_axi4stream=false,dclk_frequency=100,enable_busy=true,enable_convst=false,enable_convstclk=false,enable_dclk=true,enable_drp=true,enable_eoc=true,enable_eos=true,enable_vbram_alaram=false,enable_vccddro_alaram=false,enable_Vccint_Alaram=false,enable_Vccaux_alaram=falseenable_vccpaux_alaram=false,enable_vccpint_alaram=false,ot_alaram=false,user_temp_alaram=false,timing_mode=continuous,channel_averaging=None,sequencer_mode=off,startup_channel_selection=single_channel}";


  signal FLOAT_VCCAUX_ALARM : std_logic;
  signal FLOAT_VCCINT_ALARM : std_logic;
  signal FLOAT_USER_TEMP_ALARM : std_logic;
  signal FLOAT_VBRAM_ALARM : std_logic;
  signal FLOAT_MUXADDR : std_logic_vector (4 downto 0);
  signal aux_channel_p : std_logic_vector (15 downto 0);
  signal aux_channel_n : std_logic_vector (15 downto 0);
  signal alm_int : std_logic_vector (7 downto 0);

begin

       alarm_out <= alm_int(7);

        aux_channel_p(0) <= '0';
        aux_channel_n(0) <= '0';

        aux_channel_p(1) <= '0';
        aux_channel_n(1) <= '0';

        aux_channel_p(2) <= '0';
        aux_channel_n(2) <= '0';

        aux_channel_p(3) <= '0';
        aux_channel_n(3) <= '0';

        aux_channel_p(4) <= '0';
        aux_channel_n(4) <= '0';

        aux_channel_p(5) <= '0';
        aux_channel_n(5) <= '0';

        aux_channel_p(6) <= '0';
        aux_channel_n(6) <= '0';

        aux_channel_p(7) <= '0';
        aux_channel_n(7) <= '0';

        aux_channel_p(8) <= '0';
        aux_channel_n(8) <= '0';

        aux_channel_p(9) <= '0';
        aux_channel_n(9) <= '0';

        aux_channel_p(10) <= '0';
        aux_channel_n(10) <= '0';

        aux_channel_p(11) <= '0';
        aux_channel_n(11) <= '0';

        aux_channel_p(12) <= '0';
        aux_channel_n(12) <= '0';

        aux_channel_p(13) <= '0';
        aux_channel_n(13) <= '0';

        aux_channel_p(14) <= '0';
        aux_channel_n(14) <= '0';

        aux_channel_p(15) <= '0';
        aux_channel_n(15) <= '0';

 U0 : XADC
     generic map(
        INIT_40 => X"8003", -- config reg 0
        INIT_41 => X"310F", -- config reg 1
        INIT_42 => X"0400", -- config reg 2
        INIT_48 => X"0100", -- Sequencer channel selection
        INIT_49 => X"0000", -- Sequencer channel selection
        INIT_4A => X"0000", -- Sequencer Average selection
        INIT_4B => X"0000", -- Sequencer Average selection
        INIT_4C => X"0000", -- Sequencer Bipolar selection
        INIT_4D => X"0000", -- Sequencer Bipolar selection
        INIT_4E => X"0000", -- Sequencer Acq time selection
        INIT_4F => X"0000", -- Sequencer Acq time selection
        INIT_50 => X"B5ED", -- Temp alarm trigger
        INIT_51 => X"57E4", -- Vccint upper alarm limit
        INIT_52 => X"A147", -- Vccaux upper alarm limit
        INIT_53 => X"CA33",  -- Temp alarm OT upper
        INIT_54 => X"A93A", -- Temp alarm reset
        INIT_55 => X"52C6", -- Vccint lower alarm limit
        INIT_56 => X"9555", -- Vccaux lower alarm limit
        INIT_57 => X"AE4E",  -- Temp alarm OT reset
        INIT_58 => X"5999",  -- Vccbram upper alarm limit
        INIT_5C => X"5111",  -- Vccbram lower alarm limit
        SIM_DEVICE => "7SERIES",
        SIM_MONITOR_FILE => "design.txt"
        )

port map (
        CONVST              => '0',
        CONVSTCLK           => '0',
        DADDR(6 downto 0)   => daddr_in(6 downto 0),
        DCLK                => dclk_in,
        DEN                 => den_in,
        DI(15 downto 0)     => di_in(15 downto 0),
        DWE                 => dwe_in,
        RESET               => '0',
        VAUXN(15 downto 0)  => aux_channel_n(15 downto 0),
        VAUXP(15 downto 0)  => aux_channel_p(15 downto 0),
        ALM                 => alm_int,
        BUSY                => busy_out,
        CHANNEL(4 downto 0) => channel_out(4 downto 0),
        DO(15 downto 0)     => do_out(15 downto 0),
        DRDY                => drdy_out,
        EOC                 => eoc_out,
        EOS                 => eos_out,
        JTAGBUSY            => open,
        JTAGLOCKED          => open,
        JTAGMODIFIED        => open,
        OT                  => open,

        MUXADDR             => FLOAT_MUXADDR,
        VN                  => vn_in,
        VP                  => vp_in
         );
end xilinx;

---- ENDE von vivado wizard ----
---- ENDE von vivado wizard ----
---- ENDE von vivado wizard ----

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

-- Uncomment the following library declaration if using
-- arithmetic functions with Signed or Unsigned values
--use IEEE.NUMERIC_STD.ALL;

-- Uncomment the following library declaration if instantiating
-- any Xilinx primitives in this code.
--library UNISIM;
--use UNISIM.VComponents.all;

entity adw is
    Port ( ALLELEDS : out  STD_LOGIC_VECTOR (7 downto 0) := "00000000";
           ADINPUTP : in  STD_LOGIC;
           ADINPUTN : in  STD_LOGIC;
           MEINECLOCK : in  STD_LOGIC);
end adw;

architecture Behavioral of adw is
signal AUSGANG       : std_logic_vector (15 downto 0) := "0000000000000000";
signal READY : STD_LOGIC := '0';
begin
    process begin
        wait until rising_edge(READY);
        ALLELEDS <= AUSGANG(15 downto 8);
    end process;
    MEINADW: entity work.xadc_wiz_0
        port map(
                   vp_in => ADINPUTP,
		           vn_in => ADINPUTN,
--                   vauxp0 => ADINPUTP,
--		           vauxn0 => ADINPUTN,
					  do_out => AUSGANG,
					  dclk_in => MEINECLOCK,
					  drdy_out => READY);
	--ALLELEDS <= AUSGANG(15 downto 8);
end Behavioral;

Code 0-1: Beispiel-Quelltext (Nicht lauffähig!)

nexysadw004.zip -- zugehöriges VIVADO-Projekt.
