VHDL-Beispielprojekt für den nexys video unter Verwendung der ISE 14.7
(EN google-translate)
(PL google-translate)
Zunächst wurde ein Beispielprojekt in VHDL umgesetzt, bei dem lediglich eine LED eingeschaltet wurde. Es wurde noch mit der alten Entwicklungsumgebung ISE 14.7 umgesetzt, jedoch schon mit VIVADO geflasht.

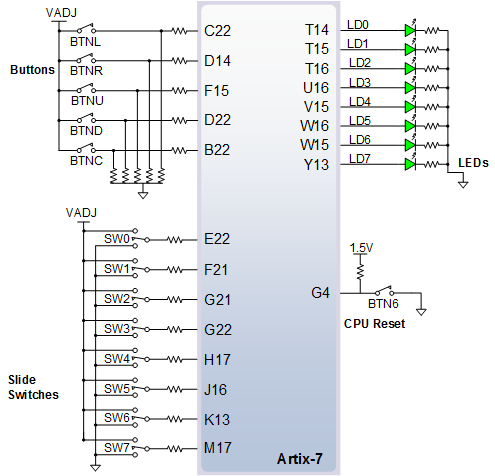

Bild 0-1: Pinlayout, Quelle: digilent

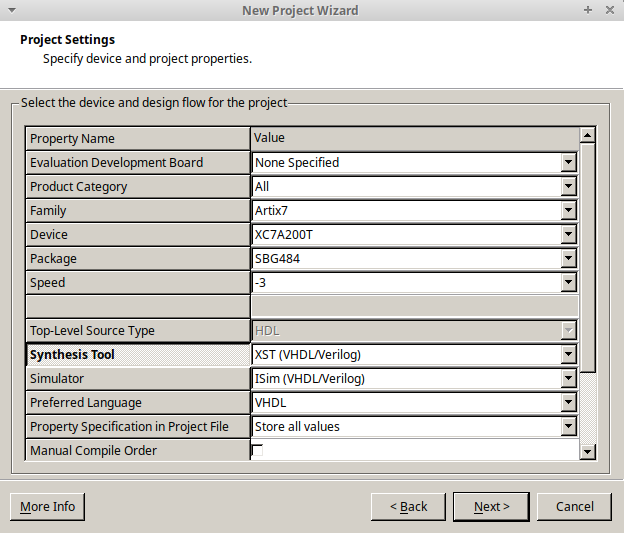

Bild 0-2: Neues Projekt mit VHDL umsetzen, zunächst richtigen FPGA wählen.

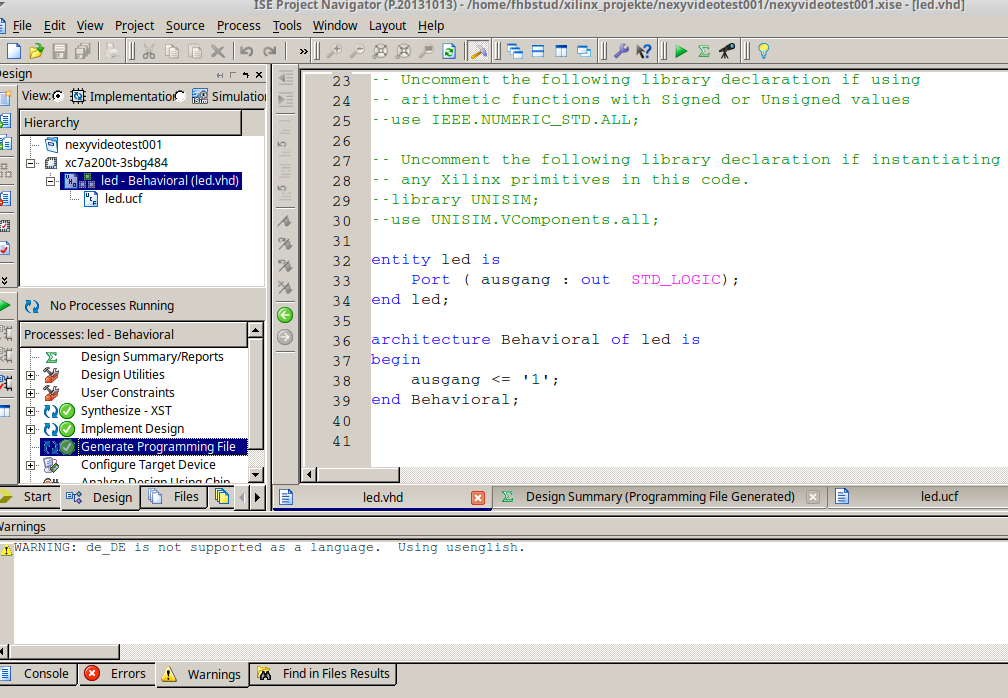

Bild 0-3: VHDL-Datei, um LED einzuschalten.

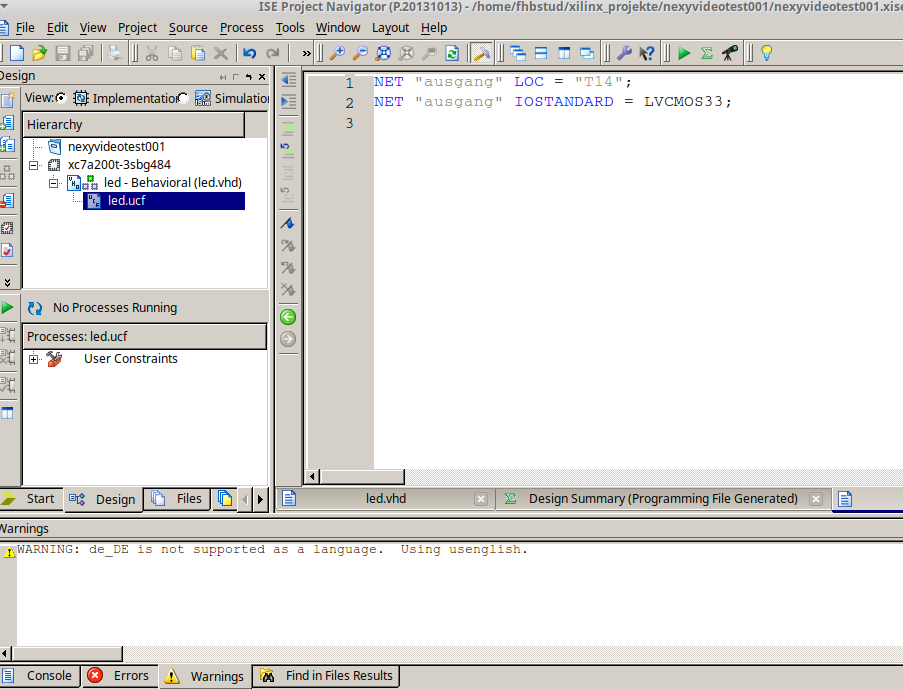

Bild 0-4: Pinzuordnung über .ucf-Datei.

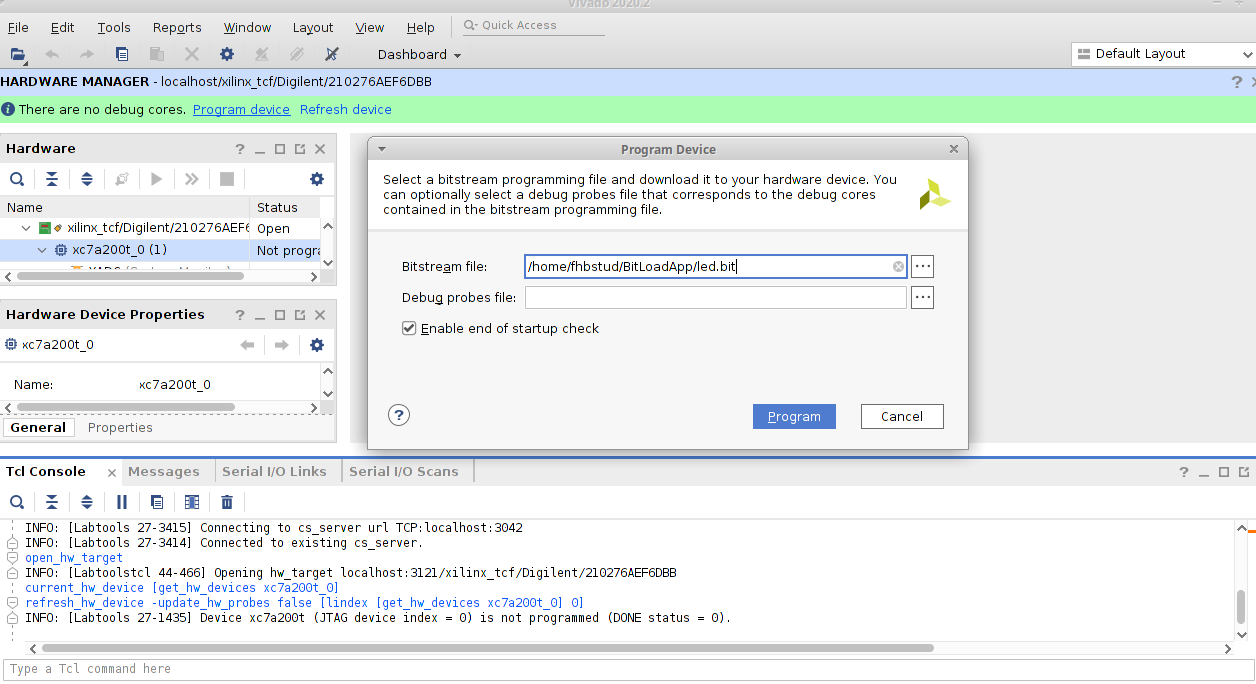

Bild 0-5: Flashen über VIVADO
Bild 0-6: ... LED leuchtet.
