Simulations- u. Regelungstechnik im Sommersemester 2025

(EN google-translate)

(PL google-translate)

  • Hier bei "day by day" werden chronologisch im Verlauf des Semesters die behandelten Inhalte vermerkt.
  • Meistens werden Links innerhalb von kramann.info angegeben, wo der jeweils behandelte Stoff dargestellt wird.
  • Zur Orientierung finden Sie auf kramann.info auch noch das "day by day" der gleichen Lehrveranstaltung vom vorangehenden Jahr.
  • Die Prüfung in diesem Fach ist eine Klausur in elektronischer Form (E-Test)
  • Die folgenden vorab angegebenen Links stellen Quellen dar, aus denen die hier behandelten Inhalte genommen werden:

62_Regelungssysteme
54_Kinetik
50_Simulationstechnik
37_Scilab
95_ETEST -- Hinweise zu der elektronischen Prüfungsform "E-Test"

#1 Fr 28.03.2025

Motivation

Wir sind umgeben von komplexen dynamischen Systemen

12_Technologie/03_Lottka_Volterra -- Lottka-Volterra-Modell (Räuber/Beute)
12_Technologie/10_Start2019/04_Anthropozaen

Steuerungen

  • Speicher programmierbare Steuerung (SPS) in der Produktion
  • Industrieroboter
  • Werkzeugmaschinen
  • 3D-Drucker
  • Haushaltsgeräte wie Waschmaschinen oder Spülmaschinen
  • Automatische Nachführung bei Teleskopen

Geregelte technische Geräte und Komponenten

  • Heizregelung
  • Antiblockiersystem ABS
  • Elektronisches Stabilisierungsprogramm (ESP)
  • Fahrassistenzsysteme wie Spurhalteassistent oder Tempomat
  • Autopilot
  • Autofokus bei der Kamera

Was bedeutet Regelung im Vergleich zu Steuerung? -- Beispiele aus der Technik

esp32AV -- Linienverfolgung mit PID-Regler
Personenkutschfahrt
15_Einachser

Autonomes Fahren Level 1 bis 5

Autonomes Fahren: Die fünf Level

Regelkreise in lebenden Systemen

  • Herz-Kreislaufsystem
  • Iris beim Auge
  • Greifen nach einem Objekt
  • Balancieren / Gehen / Laufen
  • Hautbräunung

Warum wird ein CAE-Tool (Computer added engineering) eingesetzt (Scilab)?


...und brandneu: Was bringt die Kombination mit ChatGPT?


Aufgabe für ChatGPT: Die Differentialgleichung dx/dt=x soll numerisch mit Hilfe des Euler-Integrationsverfahrens integriert werden. Es gelte: x(t=0s)=1. Es sollen 10 Integrationsschritte in einer Schrittweite von 0,1s durchgeführt werden. Damit wäre die Integrationszeit nach dem 10. Schritt bei 1,0 Sekunden. Schreiben Sie ein Scilab-Programm, das diese Aufgabe erledigt.

//Hier ist das Scilab-Programm, das die Differentialgleichung numerisch mit dem Euler-Integrationsverfahren löst:

// Set the initial condition
x0 = 1;

// Set the number of integration steps and the step size
n = 10;
dt = 0.1;

// Create arrays to store the time and solution values
t = 0:dt:dt*n;
x = zeros(1, n+1);
x(1) = x0;

// Perform the Euler integration
for i = 1:n
    x(i+1) = x(i) + dt * x(i);
end

// Plot the results
plot(t, x)
xtitle('Numerical Solution of dx/dt = x', 'Time (s)', 'x')
//Das Programm gibt das Ergebnis als Grafik aus, die die numerische Lösung von x(t) gegen die Zeit t darstellt.

Code 0-1: Antwort von ChatGPT

Teil 1: Behandlung einführender Fragestellungen
  1. Woher stammt die Regelungstechnik?
  2. Was bedeutet der Begriff Simulationstechnik?
  3. Warum werden dynamische Systeme modelliert und simuliert, anstatt sie einfach aufzubauen?
Fliehkraftregler nach James Watt -- https://www.youtube.com/watch?v=nnPImWZ1O2s
Dampfmaschine nach James Watt -- https://www.youtube.com/watch?v=n6B4ogz3sic
Norbert Wiener - Anti-Aircraft Gun 1950
Motivation / Diskussion ... Grey Walter's tortoises 1949
SYSTEM -- 50_Simulationstechnik/01_Systemtheorie/01_System
MODELL -- 50_Simulationstechnik/01_Systemtheorie/02_Modell

Hinweis auf die besondere Bedeutung und Notwendigkeit der Visualisierung, wenn es um das Verstehen von Simulationsergebnissen geht.

VERIFIKATION -- 50_Simulationstechnik/01_Systemtheorie/03_Verifikation
Teil 2: Einführung in Scilab
Scilab, erste Schritte -- 37_Scilab/01_Erste_Schritte
Scilab, Skripte -- 37_Scilab/02_Skripte
Scilab, Funktionen -- 37_Scilab/03_Funktionen
Teil 3: Scilab und ein erstes Simulationsmodell
Seerosenteich -- 50_Simulationstechnik/01_Systemtheorie/04_Seerosen
Euler-Integration -- 50_Simulationstechnik/01_Systemtheorie/05_Eulerintegration
Saalübung -- 50_Simulationstechnik/01_Systemtheorie/06_Saaluebung
Umsetzung mit Scilab -- 50_Simulationstechnik/01_Systemtheorie/07_scilab
esp32AV -- Linienverfolgung mit PID-Regler
Personenkutschfahrt
Einachser
62_Regelungssysteme/02_Heizregelkreis -- Der Regelkreis
ÜBUNGEN 28.03.2025
Übung mit Scilab
Aufgabe 1

Die Methode inv(...) ermöglicht es Matrizen zu invertieren und so lineare Gleichungssysteme zu lösen.

Beispielsweise kann folgendes LGS wie folgt mit Scilab gelöst werden:

$ \left[\begin{array}{cc}19 \\ 43\end{array}\right] = \left[\begin{array}{cc}1 & 2 \\ 3 & 4\end{array}\right] \cdot \left[\begin{array}{cc}x \\ y\end{array}\right] $

Formel 0-1: Lösung wäre: x=5 & y=7.



A=[1,2;3,4];
b=[19;43];

xy = inv(A)*b


Code 0-2: Lösung mit Hilfe von Scilab.

Lösen Sie folgende LGS mit Hilfe von Scilab:

$ \left[\begin{array}{cc}-26 \\ -12\end{array}\right] = \left[\begin{array}{cc}-1 & 2 \\ 3 & 4\end{array}\right] \cdot \left[\begin{array}{cc}x \\ y\end{array}\right] $

Formel 0-2: LGS2


$ \left[\begin{array}{cc}26 \\ 62 \\ 98\end{array}\right] = \left[\begin{array}{cc}1 & 2 & 3 \\ 4 & 5 & 6 \\ 7 & 8 & 9\end{array}\right] \cdot \left[\begin{array}{cc}x \\ y\end{array}\right] $

Formel 0-3: LGS2


Herleitung Feder-Masse-Schwinger (links), Euler-Integrationsverfahren (rechts).

Bild 0-1: Herleitung Feder-Masse-Schwinger (links), Euler-Integrationsverfahren (rechts).

Im Unterricht entstandenes Simulationsprogramm:

clear;

C=1; //  N/M
m=1; //  kg
x0=1; // m
v0=0; // m/s

dt=0.01; // s
t = 0;
x = x0;
v = v0;

x_merk = x0;
v_merk = v0;
t_merk = t;
n=1;
for t=0:dt:5

    x_neu = x + v*dt;
    v_neu = v + (-(C/m)*x)*dt;

    x = x_neu;
    v = v_neu;

    n=n+1;
    t=t+dt;
    x_merk(1,n)=x;
    v_merk(1,n)=v;
    t_merk(1,n)=t;
end

plot(t_merk,x_merk,t_merk,v_merk);

Code 0-3: Feder-Masse-Schwinger mit Eulerintegrationsverfahren gelöst.

Aufgabe 2
  • Lassen Sie obiges Scilab-Skript in Scilab laufen.
  • Erhöhen Sie die Simulationsdauer auf 10 Sekunden.
  • Prüfen Sie nach, ob sich Unterschiede im Ergebnis abhängig von der Zeitschrittweite dt ergeben. Suchen Sie nach einem geeigneten Nachweis.
  • Ändern Sie die Anfangsbedingungen in: x0=0m, v0=1m/s. Was ändert sich im Simulationsverlauf? Ist es plausibel?
Aufgabe 3
  • dx/dt = x entspricht der Exponentialfunktion e^x.
  • Schreiben Sie ein numerisches Simulationsprogramm und prüfen Sie die Übereinstimmung zwischen Simulation und analytischer Lösung.

Musterlösung zu Aufgabe 3:

x0 = 1;

dt=0.0001;

x=x0;

x_merk = x;
t_merk = 0;
n=1;

for t=0:dt:5

   x_neu = x + x*dt;

   x = x_neu;

   n=n+1;
   x_merk(1,n)=x;
   t_merk(1,n)=t;
end

y = exp(t_merk);

plot(t_merk,x_merk,'red',t_merk,y,'blu--');

Code 0-4: Musterlösung zu Aufgabe 3.

#2 Fr 04.04.2025

Themen

  1. Ergänzung eines linearen Dämpfers beim Feder-Masse-Schwinger
  2. Matrizendarstellung des linearen Differentialgleichungssystems erster Ordnung, das dem Feder-Masse-Dämpfer-System entspricht
  3. Einführung des numerischen Integrators ODE
  4. Eigenwertberechung für die Systemmatrix
  5. Einführen einer externen Kraft zur Beruhigung (Ausregelung) des Feder-Masse-Schwingers
  6. Beschreibung eines Zustandsreglers
  7. Polvorgabe als Verfahren zur Auslegung eines Regelkreises
  8. Übungen

1. Ergänzung eines linearen Dämpfers beim Feder-Masse-Schwinger

54_Kinetik/01_Newton/02_Daempfung

2. Matrizendarstellung des linearen Differentialgleichungssystems erster Ordnung, das dem Feder-Masse-Dämpfer-System entspricht

54_Kinetik/01_Newton/02_Daempfung

3. Einführung des numerischen Integrators ODE

54_Kinetik/01_Newton/04_ODE

4. Eigenwertberechung für die Systemmatrix#h4

50_Simulationstechnik/02_Eigenwerte/01_DGLS_Eigenwerte

5. Einführen einer externen Kraft zur Beruhigung (Ausregelung) des Feder-Masse-Schwingers

Was ist ein Regelkreis? -- 62_Regelungssysteme/02_Heizregelkreis

6. Beschreibung eines Zustandsreglers

62_Regelungssysteme/08_Polvorgabe

7. Polvorgabe als Verfahren zur Auslegung eines Regelkreises

Tafelbilder

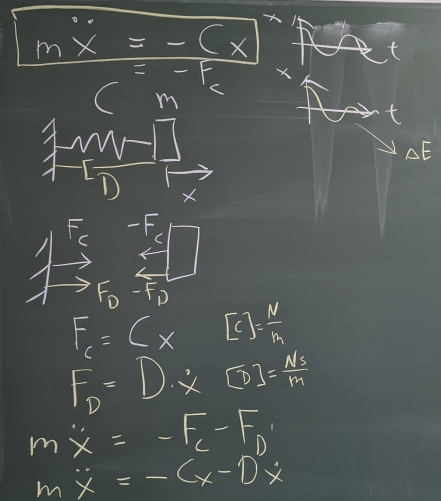

Lineares Feder-Masse-Dämpfer System.

Bild 0-2: Lineares Feder-Masse-Dämpfer System.

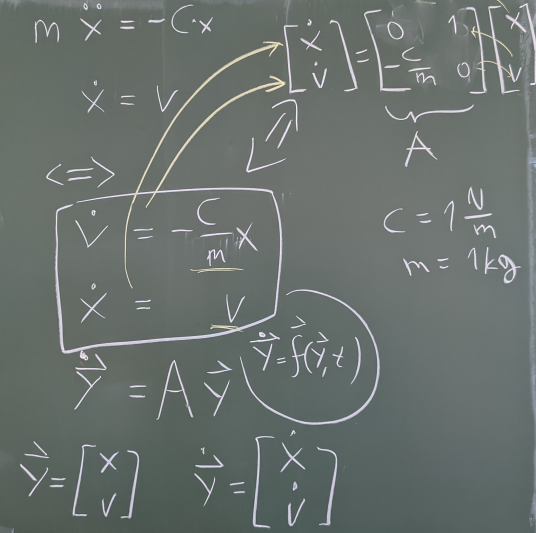

Überführung des Systems in die Matrix-Darstellung.

Bild 0-3: Überführung des Systems in die Matrix-Darstellung.

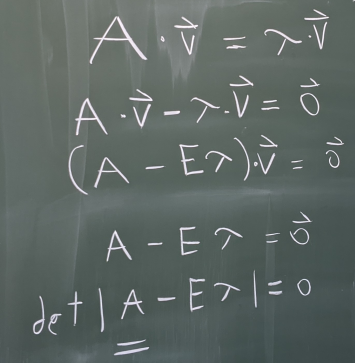

Wie werden Eigenwerte berechnet?

Bild 0-4: Wie werden Eigenwerte berechnet?

Bestimmung der Systemmatrix des Feder-Masse-Dämpfer Systems.

Bild 0-5: Bestimmung der Systemmatrix des Feder-Masse-Dämpfer Systems.

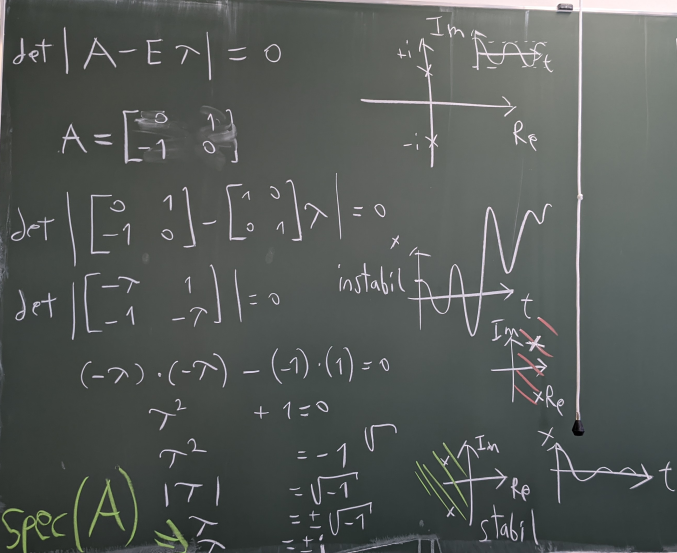

Bestimmung und Interpretation der Eigenwerte der Systemmatrix, hier: grenzstabil, da EW AUF der imaginären Achse. Hier: schwingungsfähig, da konjugiert komplexes Eigenwertpaar.

Bild 0-6: Bestimmung und Interpretation der Eigenwerte der Systemmatrix, hier: grenzstabil, da EW AUF der imaginären Achse. Hier: schwingungsfähig, da konjugiert komplexes Eigenwertpaar.

Das Konzept des Zustandsreglers: Die Eigenwerte werden durch (meistens negative) gewichtete (Matrix R) Rückkopplung der Systemzustände verschoben, es entsteht eine veränderte Systemmatrix A*.

Bild 0-7: Das Konzept des Zustandsreglers: Die Eigenwerte werden durch (meistens negative) gewichtete (Matrix R) Rückkopplung der Systemzustände verschoben, es entsteht eine veränderte Systemmatrix A*.

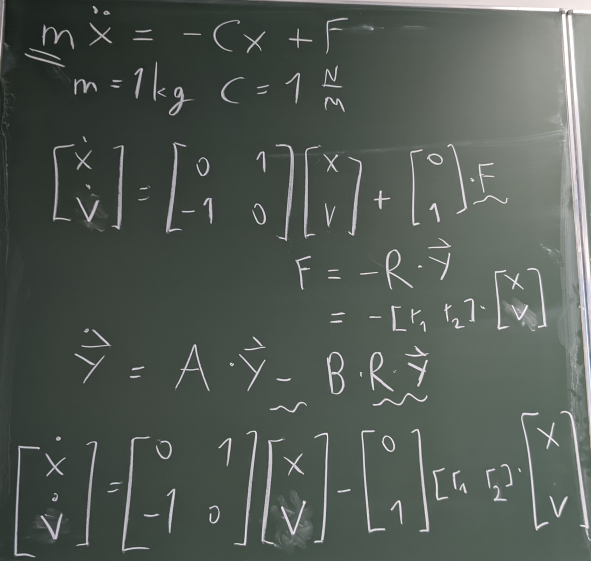

A* am Beispiel des Einbaus einer aktiven äußeren Kraft beim Feder-Masse-Schwinger.

Bild 0-8: A* am Beispiel des Einbaus einer aktiven äußeren Kraft beim Feder-Masse-Schwinger.

8. Übungen

Aufgabe 1

Setzen Sie einen linearen Feder-Masse-Schwinger (ohne Dämpfung) um, der mit dem Euler-Verfahren in Scilab integriert wird. Es gelten folgende Eigenschaften: x0=0m, v0=1m/s, m=1 kg, C=4N/m.

Aufgabe 2

Bringen Sie das dynamische System aus Aufgabe 1 in Matrix-Darstellung

Aufgabe 3

Integrieren Sie das System aus Aufgabe 1 mittels des ODE-Integrators, anstatt mittels des selbst geschriebenen Euler-Integrators.

Aufgabe 4

Berechnen Sie die Eigenwerte des Systems aus Aufgabe 1. Überprüfen Sie Ihr Ergebnis mit der Scilab-Funktion spec(A).

Aufgabe 5

Führen Sie eine Aktive Kraft F = -D*v in das System ein, mit D=1Ns/m. Stellen Sie die Gleichungen dieses Systems auf.

Aufgabe 6

Berechnen Sie die veränderten Eigenwerte, die sich nun bei dem System von Aufgabe 5 ergeben. Überprüfen Sie Ihr Ergebnis mit der Scilab-Funktion spec(A).

#3 Fr 11.04.2025

Themen

  1. Wiederholung der Theorie von letzter Woche: Eigenwerte, Systemmatrix, Zustandsregler
  2. Ergänzung der Newton-Gleichung durch die Euler-Gleichung
  3. Einführung eines komplexeren Beispiels: das invertierte Pendel
  4. Übungen

1. Wiederholung der Theorie von letzter Woche: Eigenwerte, Systemmatrix, Zustandsregler

2. Ergänzung der Newton-Gleichung durch die Euler-Gleichung

Newton-Eulersche Gleichungen -- 54_Kinetik/02_NewtonEuler
Hauptträgheitsmomente von einfachen Körpern -- 54_Kinetik/02_NewtonEuler/01_Traegheitsmomente
Aufstellen der Modellgleichungen für Mehrkörpersysteme -- 54_Kinetik/02_NewtonEuler/02_Modellgleichungen
Einfachpendel -- 54_Kinetik/02_NewtonEuler/03_Einfachpendel

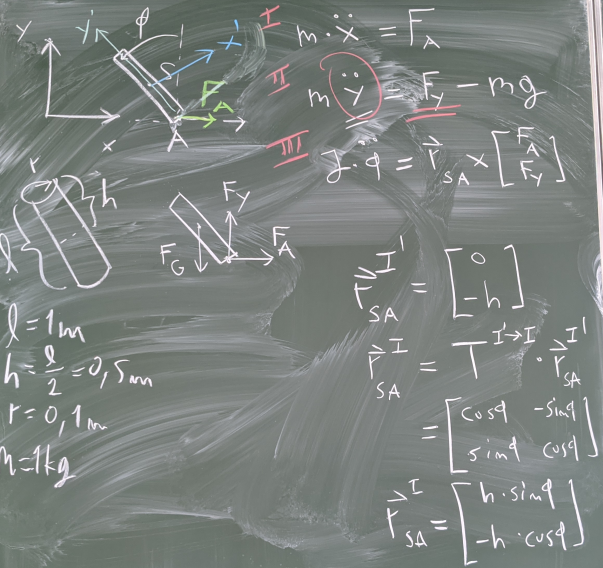

3. Einführung eines komplexeren Beispiels: das invertierte Pendel

  • Sie auch Umsetzungen aus älteren Lehrveranstaltungen, hier:
62_Regelungssysteme/16_Inverses_Pendel
Tafelbilder 0-4 und 0-5: 62_Regelungssysteme/01_day_by_day
4. Übungen
  • Es folgen zunächst die Tafelbilder vom 11.04.:

WIEDERHOLUNG und erste Auslegung eines Zustandsreglers

Auslegung eines Zustandsreglers für das grenzstabile System des linearen Feder-Masse-Schwingers.

Bild 0-9: Auslegung eines Zustandsreglers für das grenzstabile System des linearen Feder-Masse-Schwingers.

Festlegung der Wunscheigenwerte (hier -1+i und -1-i) und Bestimmung von R=[r1 r2] durch Koeffizientenvergleich.

Bild 0-10: Festlegung der Wunscheigenwerte (hier -1+i und -1-i) und Bestimmung von R=[r1 r2] durch Koeffizientenvergleich.

Herleitung der Simulationsgleichung des Körperpendels

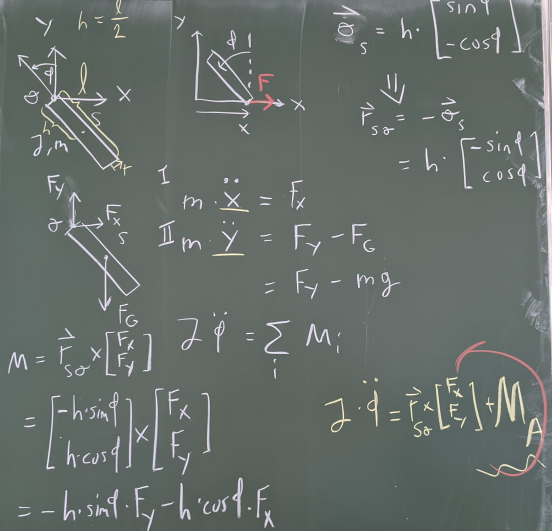

Aufstellen der Newton-Euler-Gleichungen und Bestimmung des durch die Zwangskräfte Fx und Fy hervorgerufenen Moments.

Bild 0-11: Aufstellen der Newton-Euler-Gleichungen und Bestimmung des durch die Zwangskräfte Fx und Fy hervorgerufenen Moments.

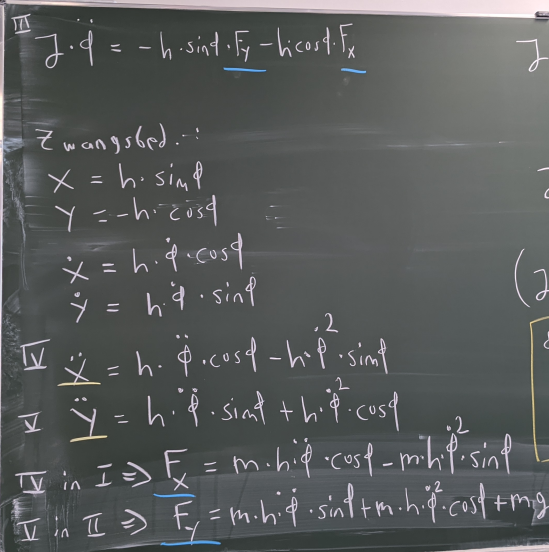

Ausnutzung der Zwangsbedingungen durch zweimalige Ableitung, dann in die Newton-Gleichungen einsetzen, um Fx und Fy in Abhängigkeit von phi, phi_punkt und Phi_zweipunkt zu bestimmen.

Bild 0-12: Ausnutzung der Zwangsbedingungen durch zweimalige Ableitung, dann in die Newton-Gleichungen einsetzen, um Fx und Fy in Abhängigkeit von phi, phi_punkt und Phi_zweipunkt zu bestimmen.

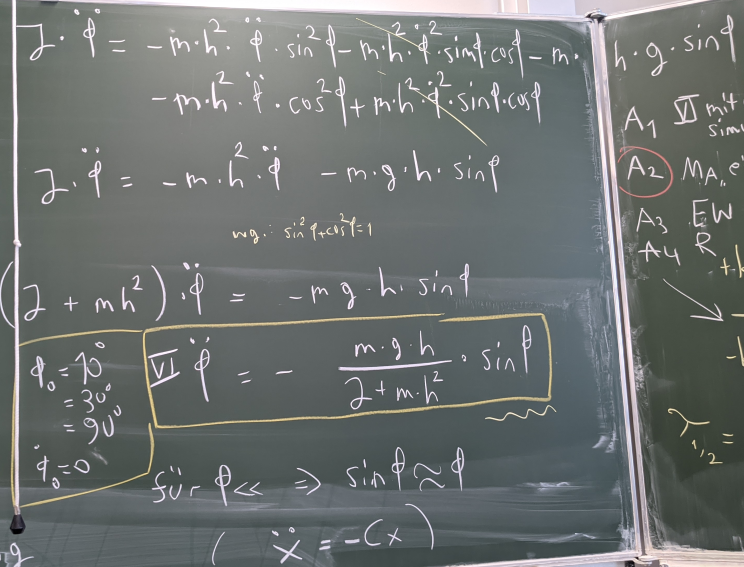

Einsetzen von Fx und Fy in die Euler-Gleichung, um die Unbekannten dort zu eliminieren. Dann Zusammenfassen der Terme.

Bild 0-13: Einsetzen von Fx und Fy in die Euler-Gleichung, um die Unbekannten dort zu eliminieren. Dann Zusammenfassen der Terme.

ÜBUNGSAUFGABEN auf Grundlage des Körperpendels:


Aufgabe1:
Simulieren Sie die resultierende dynamische Euler-Gleichung mit ODE in Scilab.
Verwenden Sie folgende Parameter:
l=1m (h=0,5m)
m=1kg
r=0,1m
phi_null = 10 Grad, 30 Grad, 90 Grad (als Tests), phi_punkt_null=0 rad/s

Aufgabe2:
Ein Antriebsmoment MA zusätzlich in die dynamischen Gleichungen des Körperpendels einbauen und
die gesamte Herleitung damit nochmal anpassen, bis man wieder die Eulergleichung ohne Unbekannte hat.

Aufgabe3:
Bestimmen Sie die Eigenwerte der linearisierten dynamischen Gleichungen des Körperpendels.

Aufgabe4:
Legen Sie einen Zustandsregler für das linearisierte System des Körperpendels so aus, dass
wenn k der Betrag bei dem ursprünglich konjugiert komplexen Eigenwertpaar auf der imaginären Achse ist,

Code 0-5: dann die Wunscheigenwerte bei -k+k*i und -k-k*i liegen.

clear;

m=1;
l=1;
h=l/2;
r=1.1;
g=9.81;

J=0.25*m*r*r + (1/12)*m*l*l;

Q=(m*g*h)/(J+m*h*h);

function f = rechteSeite(t,y)
    phi = y(1,1);
    w = y(2,1);
    f(1,1) = w;
    f(2,1) = -Q*sin(phi);
endfunction

t = 0:0.01:15;
y0 = [170*%pi/180,0]';
t0 = 0;
y  = ode(y0,t0,t,rechteSeite);

plot(t,y(1,:)',t,y(2,:)');

Code 0-6: Lösung zu Aufgabe 1.

Plot zu Lösung zu Aufgabe 1.

Bild 0-14: Plot zu Lösung zu Aufgabe 1.

clear;

m=1;
l=1;
h=l/2;
r=1.1;
g=9.81;

J=0.25*m*r*r + (1/12)*m*l*l;

Q=(m*g*h)/(J+m*h*h);


//Zustandsregler auslegen:

A = [0,1;-Q,0]
EW = spec(A)
K  = abs(EW(1))
EWwunsch = [-K+%i*K,-K-%i*K]

B=[0;1/(J+m*h*h)]

R=ppol(A,B,EWwunsch)

//Simulation des geregelten Systems:

function f = rechteSeite(t,y)
    phi = y(1,1);
    w = y(2,1);
    MA = R(1)*phi + R(2)*w;
    f(1,1) = w;
    f(2,1) = -Q*sin(phi) - (1/(J+m*h*h))*MA;
endfunction

t = 0:0.01:15;
y0 = [170*%pi/180,0]';
t0 = 0;
y  = ode(y0,t0,t,rechteSeite);

plot(t,y(1,:)',t,y(2,:)');

Code 0-7: Lösung zu Aufgabe 4 nur in Scilab.

Plot zu Lösung zu Aufgabe 4.

Bild 0-15: Plot zu Lösung zu Aufgabe 4.

4. Übungen (VERWORFEN)

Aufgabe 1

  • Modellierung und Simulation eines Zwei-Masse-Schwingers (Vorstellung an der Tafel)

Aufgabe 2

  • Einbau einer rotatorischen Dämpfung in das Modell des hängenden Pendels (Analogie zum Einbau einer linearen Dämpfung beim linearen translatorischen Feder-Masse-Schwingers).

Vorschau: Nächstes mal: Linearisierung des invertierten Pendels und Einbau und Auslegung eines Zustandsreglers.


#4 Fr 25.04.2025

Themen

  1. Beginn mit der Theorie zu Optimierungsverfahren
  2. Koordinatentransformationen im R2
  3. Herleitung der Simulationsgleichungen zum invertierenden Pendel
  4. Linearisierung der dynamischen Gleichungen des invertierenden Pendels
  5. ÜBUNG: Auslegung eines Zustandsreglers für das invertierende Pendel

1. Beginn mit der Theorie zu Optimierungsverfahren

50_Simulationstechnik/06_Optimierung

2. Koordinatentransformationen im R2

54_Kinetik/03_Kinematik/01_Koordinatentransformation

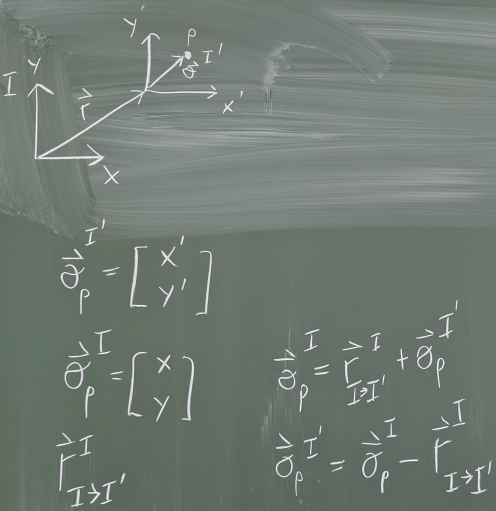

Koordinatentransformation bei einer rein translatorischen Verschiebung.

Bild 0-16: Koordinatentransformation bei einer rein translatorischen Verschiebung.

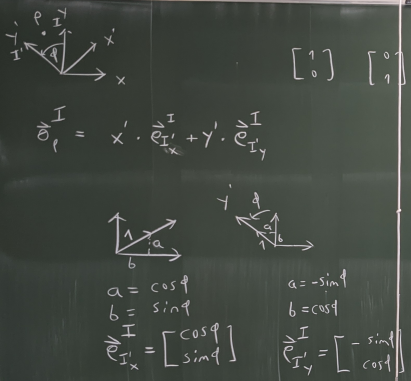

Rotierte Koordinaten als Linearkombination der orthogonalen Einheitsvektoren des rotierten Koordinatensystems, dargestellt im Inertialkoordinatensystem.

Bild 0-17: Rotierte Koordinaten als Linearkombination der orthogonalen Einheitsvektoren des rotierten Koordinatensystems, dargestellt im Inertialkoordinatensystem.

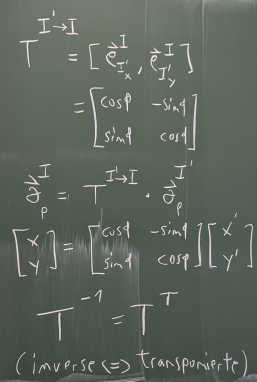

Zusammenfassung der Einheitsvektoren zu einer Transformationsmatrix.

Bild 0-18: Zusammenfassung der Einheitsvektoren zu einer Transformationsmatrix.

Vorgehensweise, wenn Translation und Rotation miteinander kombiniert sind.

Bild 0-19: Vorgehensweise, wenn Translation und Rotation miteinander kombiniert sind.

3. Herleitung der Simulationsgleichungen zum invertierenden Pendel

62_Regelungssysteme/01_day_by_day -- alte Herleitung zur Orientierung, siehe "9 -- Dienstag 21.05.2019 "
Aufstellen der Newton-Euler-Gleichungen.

Bild 0-20: Aufstellen der Newton-Euler-Gleichungen.

Bestimmung des Verbindungsvektors von Punkt S zu Punkt A unter Ausnutzung der zuvor gewonnenen rotatorischen Transformationsmatrix.

Bild 0-21: Bestimmung des Verbindungsvektors von Punkt S zu Punkt A unter Ausnutzung der zuvor gewonnenen rotatorischen Transformationsmatrix.

Elimination von Fy unter Ausnutzung der Zwangsbedingungen.

Bild 0-22: Elimination von Fy unter Ausnutzung der Zwangsbedingungen.

Linearisierung der Simulationsgleichung.

Bild 0-23: Linearisierung der Simulationsgleichung.

4. Linearisierung der dynamischen Gleichungen des invertierenden Pendels

5. ÜBUNG Auslegung eines Zustandsreglers für das invertierende Pendel

  1. Stellen Sie das linearisierte Pendel in Matrixschreibweise dar.
  2. Identifizieren Sie insbesondere die Systemmatrix A, die Eingriffsmatrix B und die Regelmatrix R.
  3. Legen Sie sinnvolle Soll-Eigenwerte fest.
  4. Bestimmen Sie R mittels ppol.
  5. Prüfen Sie mittels Simulation (ode), ob das linearisierte System ausregelt.
  6. "Bauen" Sie den Regler auch in das Modell des nicht-linearisierten invertierenden Pendels ein und testen, ob die Reglung dort auch funktioniert.
clear;

m = 1;
l = 1;
h = 1/2;
r = 0,1;
g = 9.81;
J = 1/4*m*r^2+1/12*m*l^2;

Q = (m*g*h)/J;

A = [0,1; Q,0];
B = [0; h/J];

EW = spec(A);
k = abs(EW(1));

P = [-k+k*%i;-k-k*%i];

R = ppol(A,B,P);

function f = rechts(t,y)
    phi = y(1,1);
    w = y(2,1);
    F_a = -R*y;
    f(1,1) = w
    f(2,1) = Q*phi+(h/J)*F_a;
endfunction

t = 0:0.01:2;
y0 = [0.1;0];
t0 = 0;

y = ode(y0,t0,t,rechts);

plot(t,y(1,:)',t,y(2,:)');

Code 0-8: Studentische Lösung, Teil 1. bis 5.

#5 Fr 02.05.2025

Themen

  1. Verifikation der Brauchbarkeit des Zustandsreglers durch Einbau in das nicht linearisierte Modell
  2. Ausregelung aller Zustandsgrößen, also sowohl phi, als auch x beim invertierenden Pendel
  3. Zustandsregler für Systeme, die nicht zu Null ausgeregelt werden
  4. Entwurf modifiziertes Gradientenverfahren für das nicht linearisierte Modell des invertierenden Pendels

Vorbetrachtungen: Zusamenschau der Systemgleichungen:

$ \ddot \phi = \frac {-\dot \phi ^2 \cdot m \cdot h \cdot \sin \left( \phi \right) \cdot \cos \left( \phi \right)+m \cdot g \cdot h \cdot \sin \left( \phi \right)+h \cdot \cos \left( \phi \right) \cdot F_A}{J+m \cdot h^2 \cdot \sin ^2\left( \phi \right) } $

Formel 0-4: Eulergleichung des nicht linearisierten invertierenden Pendels.


$ \ddot \phi = \frac {m \cdot g \cdot h \cdot \phi +h \cdot F_A}{J} $

Formel 0-5: Linearisierte Fassung der Eulergleichung des invertierenden Pendels.


$ \left[\begin{array}{cc}\dot \phi \\ \dot \omega \end{array}\right]=\left[\begin{array}{cc}0 & 1 \\ \frac {m \cdot g \cdot h}{J} & 0\end{array}\right] \cdot \left[\begin{array}{cc} \phi \\ \omega \end{array}\right]+\left[\begin{array}{cc}0 \\ \frac {h}{J}\end{array}\right] \cdot F_A $

Formel 0-6: Linearisierte Fassung der Eulergleichung des invertierenden Pendels in Matrix-Schreibweise.


$ \dot \vec y = A \cdot \vec y + B \cdot \vec u $

Formel 0-7: Allgemeine Darstellung der Matrix-Schreibweise.


R = ppol(A,B,EW)

Code 0-9: Verwendung von ppol zur Auslegung eines Zustandsreglers unter Vorgabe der Wunscheigenwerte für A* durch EW.

$ \vec u = -R \cdot \vec y $

Formel 0-8: Beim Zus \tan dsregler werden die Zustände mit Linearfaktoren gewichtet auf das System negativ zurück geführt.


$ \dot \vec y = A \cdot \vec y - B \cdot R \cdot \vec y $

Formel 0-9: Zus \tan ds-geregeltes System allgemein.


$ Astern = A - B \cdot R $

Formel 0-10: Allgemeine Darstellung des Zusammenhangs zwischen Astern und A.


$ \left[\begin{array}{cc}\dot \phi \\ \dot \omega \end{array}\right]=\left[\begin{array}{cc}0 & 1 \\ \frac {m \cdot g \cdot h}{J} & 0\end{array}\right] \cdot \left[\begin{array}{cc} \phi \\ \omega \end{array}\right]-\left[\begin{array}{cc}0 \\ \frac {h}{J}\end{array}\right] \cdot \left[\begin{array}{cc}r_1 r_2\end{array}\right] \cdot \left[\begin{array}{cc} \phi \\ \omega \end{array}\right] $

Formel 0-11: Zus \tan ds-geregeltes linearisiertes System beim invertierenden Pendel.


$ F_A = -r_1 \cdot \phi - r_2 \cdot \omega $

Formel 0-12: Bestimmung der Antriebskraft FA beim Zus \tan ds-geregelten System.


1. Verifikation der Brauchbarkeit des Zustandsreglers durch Einbau in das nicht linearisierte Modell

2. Ausregelung aller Zustandsgrößen, also sowohl phi, als auch x beim invertierenden Pendel

Einachser Hardware mit Arduino Micro und IMU MPU6050: http://www.kramann.info/___downloads/einachser3.ogg
Einachser Hardware mit Arduino Micro und IMU MPU6050: http://www.kramann.info/___downloads/einachser3.ogg
Auf Ball balancieren: https://www.youtube.com/watch?v=bI06lujiD7E
Siehe auch "Musterlösung zu Übung 2 vom 15.12.2020 " hier: 62_Regelungssysteme/98_day_by_day_WS2021_SoSe21 (Fallback)
ÜBUNG
  • Setzen Sie das linearisierte DGLS (Differentialgleichungssystem) erster Ordnung mit vier Gleichungen in Scilab um, bei dem auch die erste Newton-Gleichung mit eingeht.
  • Bestimmen Sie unter Vorgabe sinnvoller Wunscheigenwerte einen Zustandsregler, der dann sowohl phi, als auch x ausregeln soll.
  • Testen Sie den Regler beim linearisierten und beim nicht-linearisierten System. Dazu ist es nötig auch x und v neben phi und omega zu simulieren.

$ \left[\begin{array}{cc}\dot x \\ \dot v \\ \dot \phi \\ \dot \omega \end{array}\right] = \left[\begin{array}{cc}0 & 1 & 0 & 0 \\ 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 1 \\ 0 & 0 & \frac {m \cdot g \cdot h}{J} & 0\end{array}\right] \cdot \left[\begin{array}{cc}x \\ v \\ \phi \\ \omega \end{array}\right]+\left[\begin{array}{cc}0 \\ \frac {1}{m} \\ 0 \\ \frac {h}{J}\end{array}\right] \cdot F_A $

Formel 0-13: Linearisiertes DGLS in Matrixform.


clear;

m = 1;
l = 1;
h = 1/2;
r = 0.1;
g = 9.81;
J = 1/4*m*r^2+1/12*m*l^2;

Q = (m*g*h)/J;

A = [0,1,0,0; 0,0,0,0; 0,0,0,1; 0,0,Q,0];
B = [0; 1/m; 0; h/J];

EW = spec(A);
k = abs(EW(1));

P = [-k+k*%i; -k-k*%i;-2*k+k*%i; -2*k-k*%i];

R = ppol(A,B,P);

function f = rechts(t,y)
    x = y(1,1);
    v = y(2,1);
    phi = y(3,1);
    w = y(4,1);
    F_a = -R*y;
    sp = sin(phi);
    cp = cos(phi);
    f(1,1) = v;
    f(2,1) = (1/m)*F_a;
    f(3,1) = w;
//f(4,1) = Q*phi+(h/J)*F_a; //Lineare Variante
    f(4,1) = (-w^2*m*h^2*sp*cp+m*g*h*sp+h*cp*F_a)/(J+m*h^2*sp^2);
endfunction

//Verwendung der Matrixform (nur für linearisierte Variante möglich):
//function dx=rechts(t, x)
//    u = -R*x;
//    dx = A*x + B*u;
//endfunction

t = 0:0.01:1;
y0 = [0.1; 0; 0.1; 0];
t0 = 0;

y = ode(y0,t0,t,rechts);

plot(t,y(1,:)',"r", t,y(2,:)',"b", t,y(3,:)',"g", t,y(4,:)',"m");


Code 0-10: Studentische Lösung(en)

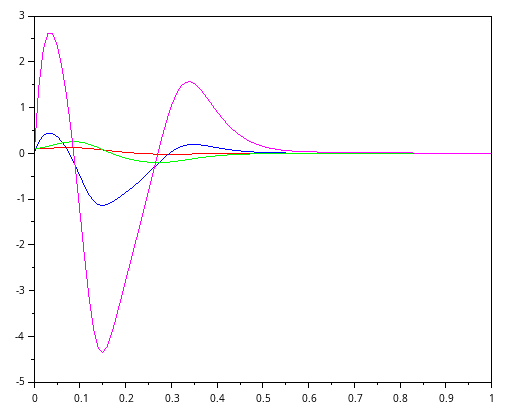

Ausregeln vierer Systemzustände für den nicht linearen Fall.

Bild 0-24: Ausregeln vierer Systemzustände für den nicht linearen Fall.

3. Zustandsregler für Systeme, die nicht zu Null ausgeregelt werden

Modell eines Gleichstrommotors -- 62_Regelungssysteme/05_Regleroptimierung/06_Gleichstrommotor
Polvorgabe für den Gleichstrommotor -- 62_Regelungssysteme/08_Polvorgabe
ÜBUNG
  • Entwickeln Sie eine Zustandsregler für den linearen Feder-Masse-Schwinger ohne Dämpfung so, dass die Soll-Eigenwerte bei -1+i und -1-i liegen, aber auf eine Auslenkung von 1m mit v=0m/s ausgeregelt wird.
  • Parameter: m=1kg, C=1N/m.
  • Führen Sie alle Rechnungen von Hand aus, aber überprüfen Sie die Ergebnisse im Anschluss mit Hilfe von Scilab.

4. Entwurf modifiziertes Gradientenverfahren für das nicht linearisierte Modell des invertierenden Pendels

Scilab-Syntax-Unterstützung, siehe auch: "Code 0-9: optimierer.sce " hier: 62_Regelungssysteme/01_day_by_day

################################

SNIPPET Zufallswerte in Scilab:

dx = floor(grand(1, 1, "unf", 0, 2.999999999)) - 1;  //liefert -1 oder +1 zufällig

################################

MODELL.SCE:

R1=10.153333;
R2=0.3433333;

m = 1;  //kg
g = 9.81; //m/s^2
h = 0.5; //m
r = 0.1; //m
l = 2*h; //m
J = 0.25*m*r^2 + (1/12)*m*l; // kg*m^2

function f = rechteSeite(t,y)
    phi = y(1,1);
    om  = y(2,1);
    f(1,1) = om;
    FA = -R1*phi -R2*om;
    N = J + m*h*h*sin(phi)*sin(phi);
    f(2,1) = (-m*h*h*om*om*sin(phi)*cos(phi) + h*m*sin(phi)*g + h*cos(phi)*FA )/N;
endfunction

################################

FEHLERFUNKTION.SCE

function z = berechneFehler(RR1,RR2)
    R1 = RR1;
    R2 = RR2;

    t = linspace(0,20,3000);
    y0 = [0.2,0.1]';
    t0 = 0;
    yy  = ode(y0,t0,t,rechteSeite);

    fehler = sum(abs(yy(1,:)));
    z = fehler;
endfunction

################################

OPTIMIERER.SCE

clear();

exec modell.sce
exec fehlerfunktion.sce

################################

SNIPPET ZUR ANIMATION

x = y(3,:);
phi = y(1,:);
y = h.*cos(phi);

zs = size(t);
spalten = zs(2);

pA = [x + h.*sin(phi);zeros(1,spalten)];
pB = [x - h.*sin(phi);y + h.*cos(phi)];

//Eine Animation soll eine Verbindungslinie von pA mit pB im zeitlichen Verlauf darstellen:
isoview;
clf;
// ABBRUCH MIT CTR C !!
for i=1:spalten
   clf;
   plot([-1.2,-1.1999,1.1999,1.2],[-1.2,1.2,1.2,-1.2]);  //Rahmen, um Skalierung konstant zu halten
   plot([pA(1,i),pB(1,i)],[pA(2,i),pB(2,i)]);
   sleep(10); // "Echtzeit"
end


Code 0-11: ...insbesondere die Programmstruktur in Scilab.

#5 Fr 02.05.2025

Themen

  1. Wie ist ein Regelkreis aufgebaut?
  2. Verzögerungsglieder
  3. Einführung in die Laplace Transformation
  4. Übung 1
  5. Übung 2

1. Wie ist ein Regelkreis aufgebaut?

62_Regelungssysteme/02_Heizregelkreis

2. Verzögerungsglieder

62_Regelungssysteme/03_Verzoegerungsglieder

3. Einführung in die Laplace Transformation

62_Regelungssysteme/04_Laplace
62_Regelungssysteme/04_Laplace/03_PRegler
//s als Argument für ein Polynom definieren:
s = poly(0,"s");
//Übertragungsfunktion definieren:
G = syslin('c',[1],[1+2*s+s^2]);
t=[0:0.01:10];
u=ones(1,1001);
y=csim(u,t,G);
plot2d(t,y);
//plzr(G);

Code 0-12: Verwendung von Scilab zur Handhabung von Übertragungsfunktionen (Beispiel).

Vergleich: Feder-Masse-Schwinger mit Scilab im Zeitbereich und im Laplace-Bereich beschreiben und simulieren

m = 1.0;
C = 1.0;
D = 1.0;
F = 10.0;
function f = rechteSeite(t,y)
    x = y(1,1);
    v = y(2,1);
    f(1,1) = v;
    f(2,1) = -(C/m)*x -(D/m)*v + F/m;
endfunction

t = linspace(0,30,3000);
y0 = [0,0]';
t0 = 0;
y  = ode(y0,t0,t,rechteSeite);

plot(t,y(1,:)','gre');

// -----------------------------------------

// Laplace-Darstellung:


//s als Argument für ein Polynom definieren:
s = poly(0,"s");
//Übertragungsfunktion definieren:
G = syslin('c',[1],[m*s*s + D*s + C]);

u=10*ones(1,3000);  //entspricht F
y=csim(u,t,G);
plot(t,y,'blu--');
//plzr(G);

Code 0-13: Feder-Masse-Schwinger mit äußerer Kraft F im Zeit- und Laplacebereich simulieren.

4. ÜBUNG 1 zu Laplace-Transformation mit Scilab

Eigenwerte können auch über Nullstellen des Nenners einer Übertragungsfunktion bestimmt werden.


  • Transformieren Sie die nachfolgenden Differentialgleichungen zunächst in den Laplace-Bereich
  • Berechnen Sie dann deren Eigenwerte, indem Sie den Nenner der Übertragungsfunktionen Null setzen.
  • Überprüfen Sie schließlich die Richtigkeit Ihres Ergebnisses mittels Scilab.

Zweiter Teil der ersten Übung:

  • Schalten Sie a) und b) in Reihe und geben die Gesamtübertragungsfunktion im Lapalce-Bereich an.
  • Schalten Sie c) und d) in Reihe und geben die Gesamtübertragungsfunktion im Lapalce-Bereich an.
  • Schalten Sie e), f) und g) in Reihe und geben die Gesamtübertragungsfunktion im Lapalce-Bereich an.

$ \ddot x+3 \cdot x=4 \cdot u $

Formel 0-14: a


$ \dot x-x=u $

Formel 0-15: b


$ 3 \ddot x+\dot x=u $

Formel 0-16: c


$ \ddot x+x=u $

Formel 0-17: d


$ \dot x+2 \cdot x=u $

Formel 0-18: e


$ \dot x-3 \cdot x=u $

Formel 0-19: f


$ \dot x+5 \cdot x=5 \cdot u $

Formel 0-20: g


5. ÜBUNG 2 zu Laplace-Transformation mit Scilab

Plotten Sie mit Scilab für folgende Systeme den Einheitssprung. Führen Sie dazu die notwendige Laplace-Transformation aus und finden Sie selber eine sinnvolle Simulationsdauer:

$ \ddot x + \dot x + 3 x = 4 u $

Formel 0-21: a


$ 3 \ddot x + \dot x = u $

Formel 0-22: b


$ \ddot x + x = u $

Formel 0-23: c


$ \dot x + 2 x = u $

Formel 0-24: d


$ \dot x - x = u $

Formel 0-25: e


#6 Fr 16.05.2025

Themen


Nachbesprechung Übung 2b letzte Woche
Verkettung zwei PT1 Laplace / Zeitbereich
Regeln Laplace
P-Regler Laplace / Zeitbereich
ÜBUNG: PD-Regler

Totzeitglied
Runge-Kutta-Integrator
Methode 1 nach Ziegler und Nichols


Code 0-14: Themen

62_Regelungssysteme/07_Einstellregeln
62_Regelungssysteme/07_Einstellregeln/02_Methode1
clear();

xtot=0;

function f=modell(y,t,dt)
x=y(1,1);
v=y(2,1);

Kkrit = 19.75;
xsoll = 1.0;
//e = xsoll - x;
e = xsoll - xtot;
u=Kkrit*e;

f(1,1)=v;
f(2,1)=-x-2*v+u;
endfunction

function yneu=ruku(y,t,dt)
k1=modell(y,t,dt);
k2=modell(y+0.5.*dt.*k1,t+0.5*dt);
k3=modell(y+0.5.*dt.*k2,t+0.5*dt);
k4=modell(y+dt.*k3,t+dt);
yneu=y+dt.*(k1+2.*k2+2.*k3+k4)./6;
endfunction

tmax = 20.0;
dt = 0.01;
schritte = ceil(tmax/dt);

yalt = [0,0]';
ysim = yalt;
t=0.0;
tt=t;

Ttot = 0.1;
anztot = round(Ttot/dt)
xtotarr = zeros(anztot,1);

for i=1:1:schritte
yneu=ruku(yalt,t,dt);
yalt=yneu;
ysim=[ysim,yalt];
tt =[tt,t];
t=t+dt;

xtot = xtotarr(modulo((i-1),anztot)+1);
xtotarr(modulo((i-1),anztot)+1)=yneu(1);
end

plot(tt,ysim(1,:));

Code 0-15: Beispielcode Methode 1 Ziegler / Nichols.

30_Informatik3/16_Nuetzliches/03_RungeKutta -- Runge-Kutta-Integrator.
ÜBUNG
  • Testen Sie obigen Quelltext, variieren Sie insbesondere Kkrit.
  • Finden Sie heraus, was die Modellgleichung der hier simulierten Regelstrecke ist.
  • Notieren Sie die Modellgleichung der Regelstrecke im Zeitbereich und im Laplacebereich.
  • Notieren Sie die Gleichungen für das Gesamtsystem (P-Regler, Totzeit, Regelstrecke) in Laplace und Zeitbereich.
  • Finden Sie Tkrit heraus und legen Sie passende P, PI und PID-Regler für das System aus und simulieren Sie testweise das jeweils geregelte Gesamtsystem.

#7 Fr 23.05.2025

Themen

  1. Quiz
  2. Behandlung des Integralanteils beim PI, bzw. beim PID-Regler im Laplace- und im Zeitbereich
  3. Besprechung der Übung von letzter Woche zum Einstellregler nach Ziegler und Nichols
  4. ÜBUNG (Einstellregler nach Ziegler und Nichols)

1. Quiz -- Wiederholung des Unterrichtsstoffes

2. Behandlung des Integralanteils beim PI, bzw. beim PID-Regler im Laplace- und im Zeitbereich

clear();

xtot=0;

function f=modell(y,t,dt)
x=y(1,1);
v=y(2,1);
eI=y(3,1); //Integral der Regeldifferenz

Kkrit = 19.75;
Tkrit = 1.45;

//PI-Regler:
K=0.45*Kkrit;
TN=0.85*Tkrit;

xsoll = 1.0;
//e = xsoll - x;
e = xsoll - xtot;
//u=Kkrit*e;
u=K*e + (K/TN)*eI;

f(1,1)=v;
f(2,1)=-x-2*v+u;
f(3,1)=e;
endfunction

function yneu=ruku(y,t,dt)
k1=modell(y,t,dt);
k2=modell(y+0.5.*dt.*k1,t+0.5*dt);
k3=modell(y+0.5.*dt.*k2,t+0.5*dt);
k4=modell(y+dt.*k3,t+dt);
yneu=y+dt.*(k1+2.*k2+2.*k3+k4)./6;
endfunction

tmax = 20.0;
dt = 0.01;
schritte = ceil(tmax/dt);

yalt = [0,0,0]'; //jetzt dritter Startwert eI0=0
ysim = yalt;
t=0.0;
tt=t;

Ttot = 0.1;
anztot = round(Ttot/dt)
xtotarr = zeros(anztot,1);

for i=1:1:schritte
yneu=ruku(yalt,t,dt);
yalt=yneu;
ysim=[ysim,yalt];
tt =[tt,t];
t=t+dt;

xtot = xtotarr(modulo((i-1),anztot)+1);
xtotarr(modulo((i-1),anztot)+1)=yneu(1);
end

plot(tt,ysim(1,:));

Code 0-16: Ergänzen des I-Anteils und Simulation mit eingebautem PI-Regler, der Mit Ziegler-Nichols ausgelegt wurde.

3. Besprechung der Übung von letzter Woche zum Einstellregler nach Ziegler und Nichols, insbesondere Auslegung P-, PI- und PID-Regler.

4. ÜBUNG (Einstellregler nach Ziegler und Nichols)
  1. Gegeben sei ein linearer Feder-Masse-Schwinger, m=1kg, C=0,1N/m, D=0,1Ns/m, der durch eine äußere Kraft ausgeregelt werden soll, Sollwert: x=2m, v=0m/s
  2. Der Systemzustand lässt sich nur mit einer zeitlichen Verzögerung von 0,2s auslesen (Totzeit).
  3. Bestimmen Sie die Übertragungsfunktion der Regelstrecke (Laplace).
  4. Geben Sie unter Vernachlässigung der Totzeit das Gesamtübertragungsverhalten des geschlossenen Regelkreises an, wenn gilt: R(s)=K*(1+1/(s*TN)) ... PI-Regler.
  5. Übertragen Sie das System in das bekannte Scilab-Skript zur Auslegung nach Ziegler und Nichols.
  6. Finden Sie Kkrit und Tkrit und legen Sie damit einen PI-Regler für das System aus.
  7. Testen Sie abschließend die Wirksamkeit des Reglers mittels einer geeigneten Simulation.
  8. Bestimmen und Vergleichen Sie unter Vernachlässigung der Totzeit die Eigenwertlagen von Regelszrecke und geschlossenem Regelkreis und interpretieren das Ergebnis.
  9. Legen Sie schließlich einen Zustandsregler für das gleiche System aus. Sei q der Betrag eines Eigenwertes der Regelstrecke, so sollen die EW des geregelten Systems bei Lambda1=-q+i*q und Lambda2=-q-i*q liegen.
  10. Vergleichen Sie die Qualität beider Ansätze zur Reglerauslegung.
  11. Wäre es möglich, einen integrativen Anteil in einen Zustandsregler hinein zu bekommen, ggf. wie?
Kkrit finden
clear();

xtot=0;

function f=modell(y,t,dt)
x=y(1,1);
v=y(2,1);

Kkrit = 0.49;
Tkrit = 8.125;

C=0.1;
D=0.1;

//PI-Regler:
K=0.45*Kkrit;
I=0.85*Tkrit;

xsoll = 2.0;
//e = xsoll - x;
e = xsoll - xtot;
u=Kkrit*e;

f(1,1)=v;
f(2,1)=-C*x-D*v+u;
endfunction

function yneu=ruku(y,t,dt)
k1=modell(y,t,dt);
k2=modell(y+0.5.*dt.*k1,t+0.5*dt);
k3=modell(y+0.5.*dt.*k2,t+0.5*dt);
k4=modell(y+dt.*k3,t+dt);
yneu=y+dt.*(k1+2.*k2+2.*k3+k4)./6;
endfunction

tmax = 80.0;
dt = 0.01;
schritte = ceil(tmax/dt);

yalt = [0,0]';
ysim = yalt;
t=0.0;
tt=t;

Ttot = 0.2;
anztot = round(Ttot/dt)
xtotarr = zeros(anztot,1);

for i=1:1:schritte
yneu=ruku(yalt,t,dt);
yalt=yneu;
ysim=[ysim,yalt];
tt =[tt,t];
t=t+dt;

xtot = xtotarr(modulo((i-1),anztot)+1);
xtotarr(modulo((i-1),anztot)+1)=yneu(1);
end

plot(tt,ysim(1,:));

Code 0-17: Ziegler-Nichols, Kkrit finden.

PI-Regler nach Ziegler-Nichols.
clear();

xtot=0;

function f=modell(y,t,dt)
x=y(1,1);
v=y(2,1);
eI=y(3,1); //Integral der Regeldifferenz

Kkrit = 0.49;
Tkrit = 8.125;

C=0.1;
D=0.1;

//PI-Regler:
K=0.45*Kkrit;
TN=0.85*Tkrit;

xsoll = 2.0;
//e = xsoll - x;
e = xsoll - xtot;
//u=0.5*Kkrit*e;
u=K*e + 0.1*(K/TN)*eI;

f(1,1)=v;
f(2,1)=-C*x-D*v+u;
f(3,1)=e;
endfunction

function yneu=ruku(y,t,dt)
k1=modell(y,t,dt);
k2=modell(y+0.5.*dt.*k1,t+0.5*dt);
k3=modell(y+0.5.*dt.*k2,t+0.5*dt);
k4=modell(y+dt.*k3,t+dt);
yneu=y+dt.*(k1+2.*k2+2.*k3+k4)./6;
endfunction

tmax = 200.0;
dt = 0.01;
schritte = ceil(tmax/dt);

yalt = [0,0,0]'; //jetzt dritter Startwert eI0=0
ysim = yalt;
t=0.0;
tt=t;

Ttot = 0.2;
anztot = round(Ttot/dt)
xtotarr = zeros(anztot,1);

for i=1:1:schritte
yneu=ruku(yalt,t,dt);
yalt=yneu;
ysim=[ysim,yalt];
tt =[tt,t];
t=t+dt;

xtot = xtotarr(modulo((i-1),anztot)+1);
xtotarr(modulo((i-1),anztot)+1)=yneu(1);
end

plot(tt,ysim(1,:));

Code 0-18: Ziegler-Nichols, PI-Regler testen.

PID-Regler nach Ziegler-Nichols
clear();

xtot=0;

function f=modell(y,t,dt)
x=y(1,1);
v=y(2,1);
eI=y(3,1); //Integral der Regeldifferenz

Kkrit = 0.49;
Tkrit = 8.125;

C=0.1;
D=0.1;

//PID-Regler:
K=0.6*Kkrit;
TN=0.5*Tkrit;
TV=0.12*Tkrit;

xsoll = 2.0;
//e = xsoll - x;
e = xsoll - xtot;
//u=0.5*Kkrit*e;
u=K*e + (K/TN)*eI - TV*v;

f(1,1)=v;
f(2,1)=-C*x-D*v+u;
f(3,1)=e;
endfunction

function yneu=ruku(y,t,dt)
k1=modell(y,t,dt);
k2=modell(y+0.5.*dt.*k1,t+0.5*dt);
k3=modell(y+0.5.*dt.*k2,t+0.5*dt);
k4=modell(y+dt.*k3,t+dt);
yneu=y+dt.*(k1+2.*k2+2.*k3+k4)./6;
endfunction

tmax = 200.0;
dt = 0.01;
schritte = ceil(tmax/dt);

yalt = [0,0,0]'; //jetzt dritter Startwert eI0=0
ysim = yalt;
t=0.0;
tt=t;

Ttot = 0.2;
anztot = round(Ttot/dt)
xtotarr = zeros(anztot,1);

for i=1:1:schritte
yneu=ruku(yalt,t,dt);
yalt=yneu;
ysim=[ysim,yalt];
tt =[tt,t];
t=t+dt;

xtot = xtotarr(modulo((i-1),anztot)+1);
xtotarr(modulo((i-1),anztot)+1)=yneu(1);
end

plot(tt,ysim(1,:));

Code 0-19: Ziegler-Nichols, PID-Regler testen.

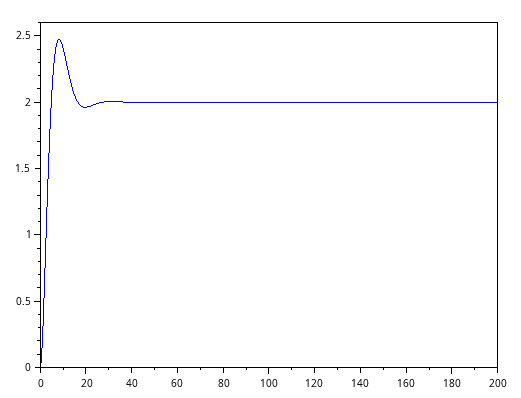

Plot zum System mit PID-Regler.

Bild 0-25: Plot zum System mit PID-Regler.

Prüfen der Eigenwertlagen
//s als Argument für ein Polynom definieren:
s = poly(0,"s");
//Übertragungsfunktion definieren:
C=0.1;
D=0.1;

Kkrit = 0.49;
Tkrit = 8.125;

C=0.1;
D=0.1;

//PID-Regler:
K=0.6*Kkrit;
TN=0.5*Tkrit;
TV=0.12*Tkrit;

//K=0.45*Kkrit;
//TN=0.85*Tkrit;


G = syslin('c',[1],[s*s+C*s+D]);
R = syslin('c',[K*TN*TV*s*s+K*TN*s+K],[TN*s]);
H=G*R;
Q=H/(H+1);
t = linspace(0,30,3000);
u=2*ones(1,3000);  //entspricht F
y=csim(u,t,Q);
//plot(t,y,'blu--');
plzr(Q);

Code 0-20: Prüfen der Eigenwertlagen.

#8 Fr 06.06.2025

Themen

Heute werden wir einige Ergänzungen zur Theorie der Regelungstechnik vornehmen, die insgesamt mehr Sicherheit im Umgang mit Regelstrecken vermitteln werden.

  1. Stabilität einer Übertragungsfunktion
  2. Experimentelle Ansätze (statische und dynamische Stabilität)
  3. Das Nyquistkriterium
  4. Windup und Anti-Windup
  5. Regelbarkeit, Führungsverhalten und Störverhalten
  6. Beurteilung nicht linearer Systeme

1. Stabilität einer Übertragungsfunktion

siehe: 62_Regelungssysteme/11_Stabilitaet

Kurzfassung: Zählergrad <= Nennergrad UND EW in linker Halbebene.


2. Experimentelle Ansätze (statische und dynamische Stabilität):

Untersuchungen zu dynamischer Stabilität: 62_Regelungssysteme/11_Stabilitaet/01_Beispiele

3. Das Nyquistkriterium

62_Regelungssysteme/11_Stabilitaet/02_Nyqusitkriterium
ÜBUNG
Siehe unten bei "Aufgaben" hier: 62_Regelungssysteme/11_Stabilitaet/02_Nyqusitkriterium

4. Windup und Anti-Windup

siehe: 62_Regelungssysteme/11_Stabilitaet/03_Windup

5. Regelbarkeit, Führungsverhalten und Störverhalten

siehe: 62_Regelungssysteme/13_Analyse/01_Linear

Regelungen sind überhaupt nur notwendig, weil Systeme im Allgemeinen vielfältigen Störeinflüssen unterliegen, so, dass eine Steuerung nicht zielführend wäre.

Störung können beispielsweise sein:

  • Seitenwind, Wegunebenheiten, Turbulenzen bei einer Trajektorienregelung (Bahnregelung),
  • stochastisches Rauschen in einer Datenübertragungsstrecke,
  • Spiel in einem Getriebe,
  • Schlupf bei Reifen,
  • Bildverarbeitungs- und segmentierungsfehler, usw.
  • Grundsätzlich kann ein System in Bezug auf Störungen mehr oder weniger gutmütig reagieren.
  • Um das zu untersuchen, wird das Störübertragungsverhalten bestimmt und die entstehende Übertragungsfunktion auf Stabilität hin untersucht.
ÜBUNG
  • Weisen Sie die Beziehung zur Bestimmung des Störverhaltens nach,
  • Bestimmen Sie die Störübertragungsfunktionen für folgende Regelungssysteme:
siehe weiter unten bei "Störverhalten" hier: 62_Regelungssysteme/13_Analyse/01_Linear

6. Beurteilung nicht linearer Systeme

siehe: 62_Regelungssysteme/13_Analyse/02_Nichtlinear
Übung mit Musterlösung, siehe unten bei "Übung" hier: 62_Regelungssysteme/13_Analyse/02_Nichtlinear

#9 Fr 13.06.2025


Die heutige Lehrveranstaltung findet online statt. Der Link für die Videokonferenz wurde per E-Mail verschickt.


Themen

  1. Organisatorisches
  2. Quiz
  3. Übungsaufgaben
  4. Arbeitsphase
  5. Besprechung der Übungsaufgaben

1. Organisatorisches

  • Simulations- und Regelungstechnik aktuell online abzuhalten, hat hoffentlich zur Entspannung der Situation wegen der aktuellen Beschränkungen im Bahnverkehr geführt.
  • Die Lehrveranstaltungen während des restlichen Semesters finden aber wieder in Präsenz statt.
  • Insbesondere findet in der kommenden Woche, am Freitag den 20.06. der nicht bewertete Probe-E-Test statt...
  • ...und am Freitag den 04.07. die semesterbegleitende KLAUSUR in elektronischer Form.
  • Da es aber sein kann, dass Einzelne kommende Woche nicht kommen, orientiert sich die Aufgabenstruktur der folgenden Übung bereits an dem Aufbau einer Prüfung.

2. Quiz

  1. Was ist der Ortskurve einer Übertragungsfunktion?
  2. Wird das Nyquistkriterium auf den offenen oder den geschlossenen Regelkreis angewendet?
  3. Wo liegt der "kritische Punkt"?
  4. Was besagt das vereinfachte Nyquistkriterium?
  5. Was muss für das Verhältnis der Anzahl der Null- und Polstellen gelten der Übertragungsfunktion gelten, damit ein lineares dynamisches System stabil sein kann?
  6. Erklären Sie statische und dynamische Stabilität.
  7. Was besagt der Windup-Effekt?

3. Übungsaufgaben

Aufgabe 1

Eine Regelstrecke habe die Übertragungsfunktion G(s)=s/(s*s+1). Sie wird mit einem Regler verbunden, der die Übertragungsfunktion R(s)=s+1 besitzt. Geben Sie nachfolgend in Scilab-Syntax des sich ergebenden Gesamtübertragungsverhaltens Q(s) des geschlossenen Regelkreises an:

Beispiel einer Übertragungsfunktion in Scilab-Syntax: G = syslin("c",[s+1],[s*s*s+2]);

s  =   poly(0,"s");
Q  =   ... (Ihre Lösung)

Code 0-21: Scilab-Code.

  • Vervollständigen Sie den Scilab-Code zu einem Simulationsprogramm, bei dem die Antwort auf einen Sollwertsprung von u=1 dargestellt wird.

Aufgabe 2

Für das nachfolgende dynamische System soll ein Zustandsregler so ausgelegt werden, dass das Zustands-geregelte-System die Eigenwerte lambda1=-2+2i und lambda2=-2-2i besitzt.

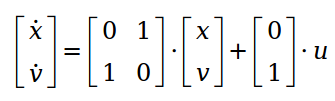

Lineares dynamisches System.

Bild 0-26: Lineares dynamisches System.

Tragen Sie nachfolgend die dann erforderlichen Werte für die Komponenten der Regelmatrix R=[r1,r2] ein:

r1  =  ...
r2  =  ...

Code 0-22: Angabe der Regelmatrix, d.h. der Komponenten r1 und r2.

Geben Sie außerdem die veränderte Systemmatrix des Zustands-geregelten-Systems an: code Astern = Angabe der veränderten Systemmatrix A*.

Geben Sie an, ob die Regelstrecke stabil, instabil, oder grenzstabil ist:

Das System ist ...

Code 0-23: Antwort.


  • Simulieren Sie das geregelte System auch mit Scilab.
  • Setzen Sie dazu als Anfangsbedingungen x=1.0 und v=0.0 und führen Sie die Simulation über einen Zeitraum von 5 Sekunden aus.
  • Ist das regelungstechnische System nach dieser Zeit ausgeregelt?

Aufgabe 3

Übertragen Sie nachfolgendes dynamische System in den Laplacebereich. Beachten Sie dabei: v = dx/dt. In dem Scilab-Skript weiter unten wird die Sprungantwort für dieses System simuliert. Ergänzen Sie darin die Übertragungsfunktion, die Sie bestimmt haben in Scilab-Syntax.

Beispiel einer Übertragungsfunktion in Scilab-Syntax: G = syslin(\"c\",[s+1],[s*s*s+2]);

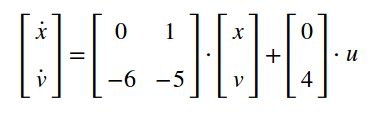

System.

Bild 0-27: System.

s  =   poly(0,"s");
G  =  ... (Ihre Lösung)
t = linspace(0.0,1.0,10);
anz = size(t);
u = ones(anz(1),anz(2));
ystrecke   = csim(u,t,G);
disp(G);

Code 0-24: Scilab-Code.



Aufgabe 4

Zur Auslegung eines PID-Reglers nach der ersten Methode von Ziegler und Nichols, wird das zu regelnde System mit einem P-Regler versehen und in den kritischen Zustand gebracht (vergl. Plot weiter unten).

Als kritische Regelverstärkung wurde Kkrit = 100 verwendet. Verwenden Sie die darunter stehende Tabelle, um die Parameter des PID-Reglers zu bestimmen.

Tragen Sie diesen Regler als Laplace-Übertragungsfunktion dann in Scilab unten ein. Hinweis: Bitte schreiben Sie keine Parameternamen hin, sondern Zahlen!

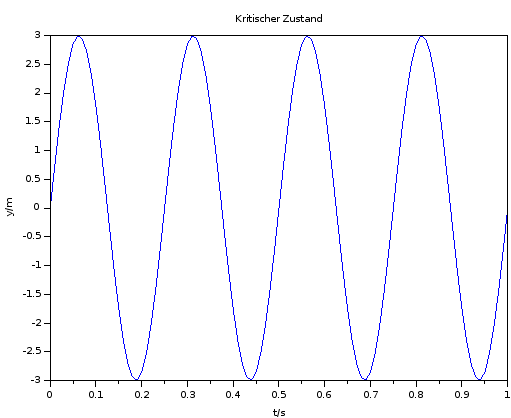

Kritischer Zustand.

Bild 0-28: Kritischer Zustand.


Kritischer Zustand.

Bild 0-29: Kritischer Zustand.

s  =   poly(0,"s");
R  =  .... (Ihre Lösung)
disp(R);

Code 0-25: Scilab-Code

4. Arbeitsphase

5. Besprechung der Übungsaufgaben


#10 Fr 20.06.2025

Themen

  1. Probe-E-Test
  2. Besprechung des Tests
  3. Klärung offener Fragen

#11 Fr 27.06.2025

Themen

  1. Parameteridentifikation
  2. Lineare Regression
  3. Die Methode der Kleinsten Quadrate
  4. Klärung offener Fragen

1. Parameteridentifikation

50_Simulationstechnik/05_Parameterindentifikation

2. Lineare Regression

50_Simulationstechnik/05_Parameterindentifikation/01_KleinsteQuadrate/01_Linearregression

3. Die Methode der Kleinsten Quadrate

50_Simulationstechnik/05_Parameterindentifikation/01_KleinsteQuadrate
50_Simulationstechnik/05_Parameterindentifikation/01_KleinsteQuadrate/05_Scilab

#12 Fr 04.07.2025


Klausur in elektronischer Form (E-Test) im PC-Pool, Raum D.1.02 ab 08:30Uhr.
