Einschalten und Vorkonfigurieren des Disklaviers

(EN google-translate)

(PL google-translate)

Quelle für Manual: https://www.manualslib.com/manual/550832/Yamaha-Dgt7a.html

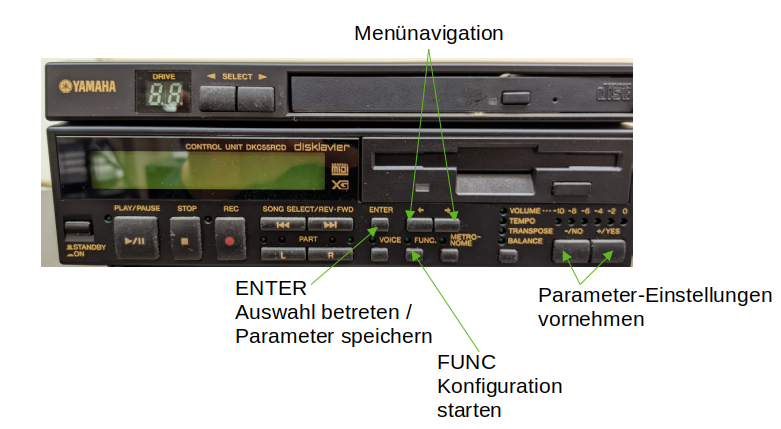

Benötigte Tasten an der Steuereinheit.

Bild 0-1: Benötigte Tasten an der Steuereinheit.

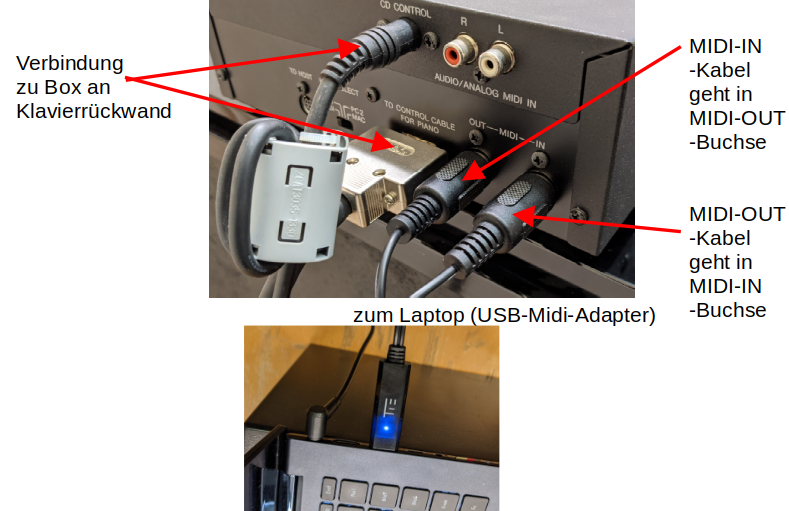

Verbindungsleitungen an Rückseite der Steuereinheit.

Bild 0-2: Verbindungsleitungen an Rückseite der Steuereinheit.

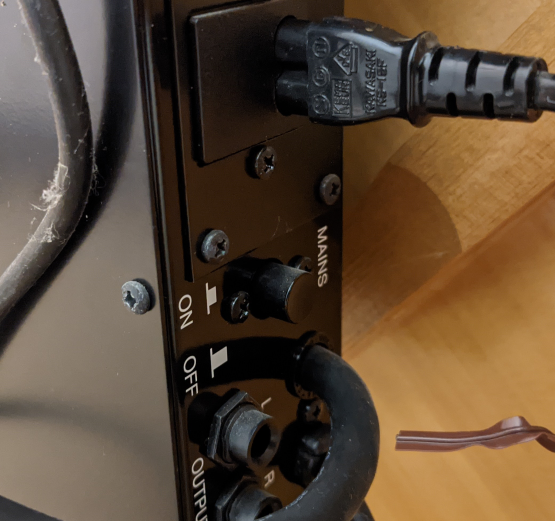

Einschaltknopf an Box an Klavierrückwand und links (von hinten betrachtet).

Bild 0-3: Einschaltknopf an Box an Klavierrückwand und links (von hinten betrachtet).

Teil 1: Mididaten vom Laptop an das Disklavier schicken können:

Manual: Receiving Data from a MIDI Sequencer

  1. Klavier nötigenfalls vorrücken
  2. eventuell zur besseren Einsicht Frontabdeckung und Klavierdeckel abnehmen
  3. Stromkabel, Datenkabel und Midikabel einstecken (Midikabel noch nicht Laptop-seitig!)
  4. Untere Box an Klavierrückwand einschalten
  5. On/Standby-Knopf an Steuereinheit drücken
  6. An Seteuereinheit: FUNC drücken
  7. Mit kleinen Pfeitasten auf Midi-Setup gehen.
  8. ENTER
  9. Mit kleinen Pfeitasten auf Piano Part gehen.
  10. ENTER
  11. Piano Receive mit YES/NO auf HP stellen.

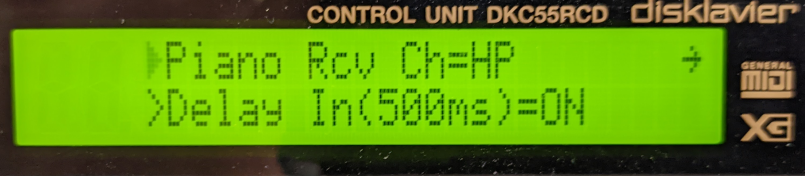

Gewählte Einstellungen: Midi-Channel: HP, Delay: 500ms

Bild 0-4: Gewählte Einstellungen: Midi-Channel: HP, Delay: 500ms


HP bedeutet: Empfangen von noteOn und noteOff auf Kanal 0 u und 1 und von controllerChange auf Kanal 2.



Zählung der Midikanäle hier im Dokument und am Laptop: 0,1,2,3,... Zählung im Manual des Disklaviers: 1,2,3,4,...


Einschalten und Vorkonfigurieren des Laptops (hier Linux Xubuntu)

Teil 1: Außerdem zusätzlich Mididaten vom Disklavier an den Laptop schicken können:

Manual: Sending the Keyboard Data to a MIDI Instrument

  1. FUNC
  2. Midi-Setup wählen
  3. Midi-Out wählen
  4. Split wählen
  5. Split-Ton spielen
  6. ENTER

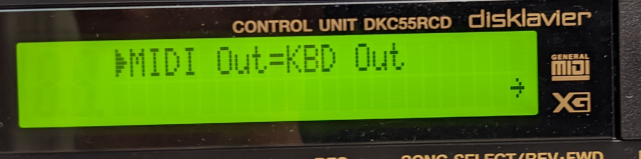

Bild 0-5: "Midi-Out wählen"

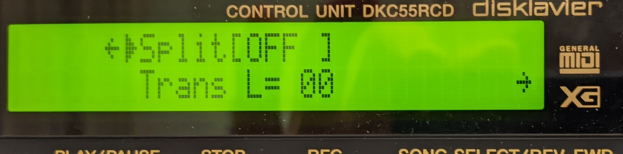

Bild 0-6: "Split wählen"

Bild 0-7: "Split wählen"
